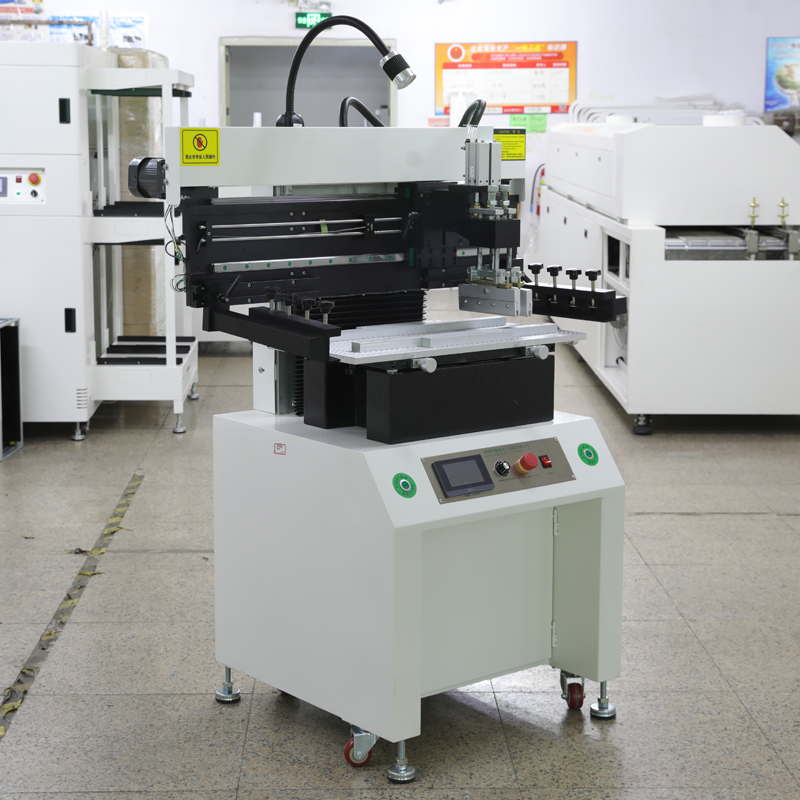

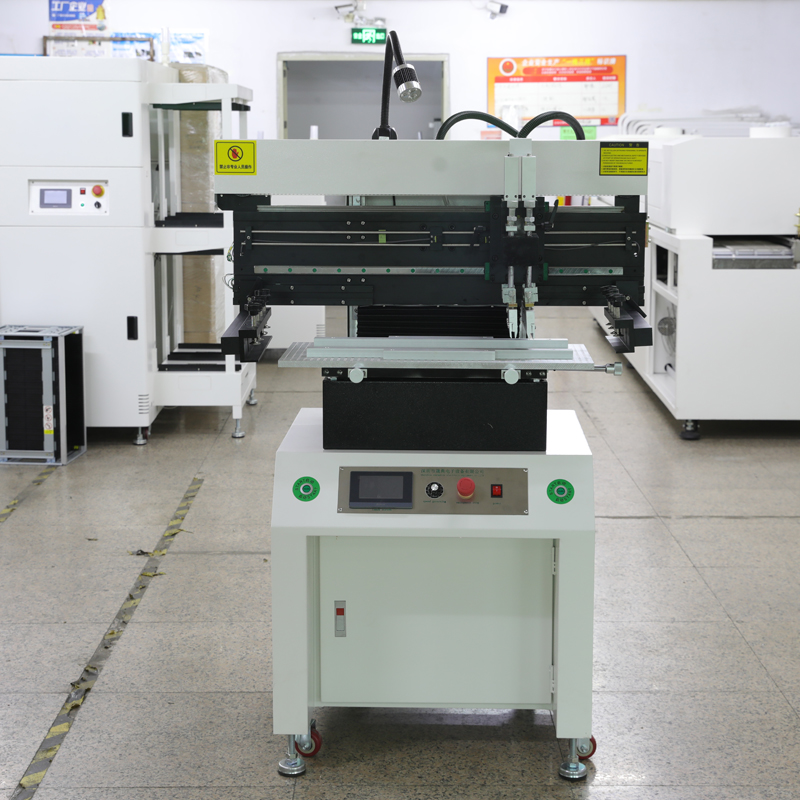

錫膏印刷機-5070

制造商	晟典電子SMT設備
型號	SD-5088L

1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；

smt設備晟典錫膏印刷機

印刷機技術配置
設備名稱	高精密半自動印刷機			型號：5088L

項目	序號	名稱		投標詳細技術參數（功能特點）	說明
一、基本參數
	1	移動方向		左右可移動
	3	工作臺板		700mm×320mm
	4	電源		單相（220V）

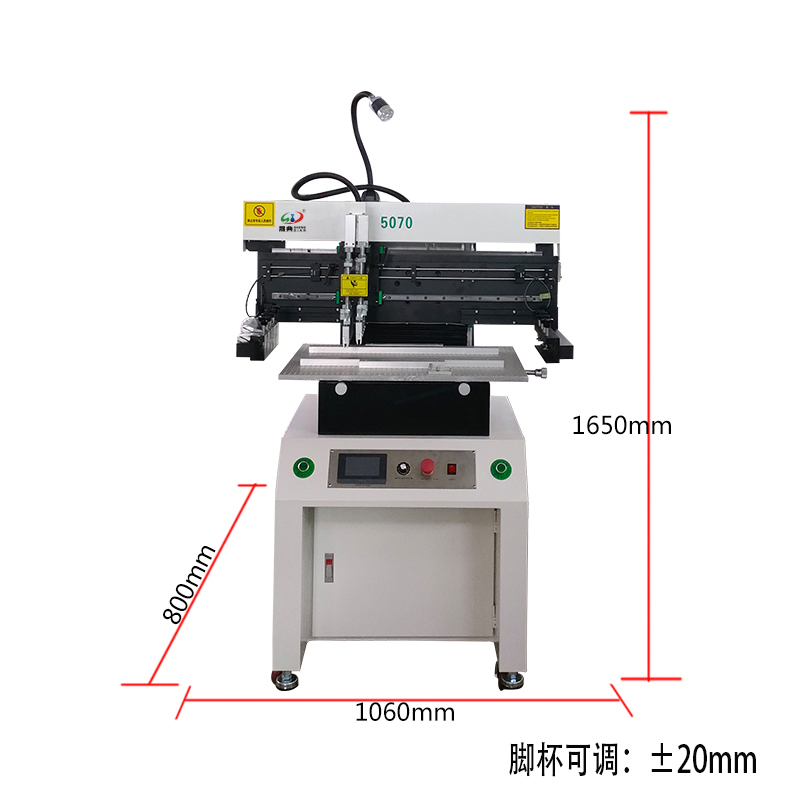

	5	外形尺寸		1065mm×780mm×1480mm
	6	交貨期		2-5個工作日
	7	運輸及吊裝		專業運輸隊
	8	氣源		0.5mpa-0.8mpa
	9	啟動功率		0.2KW
	10	重量		200KG
二移動機構
	1	移動馬達	三相馬達60W
	2	移動速度	0-2200mm/mins
	3	導軌	臺灣上銀直線導軌
三、控制部分
	1	PLC控制		西門子（印刷機專用）
	2	觸摸屏		4.3#顯控屏
	3	主氣缸		SC63*150
	4	刀頭氣缸		CDU25-50
	5	變頻器		ENC

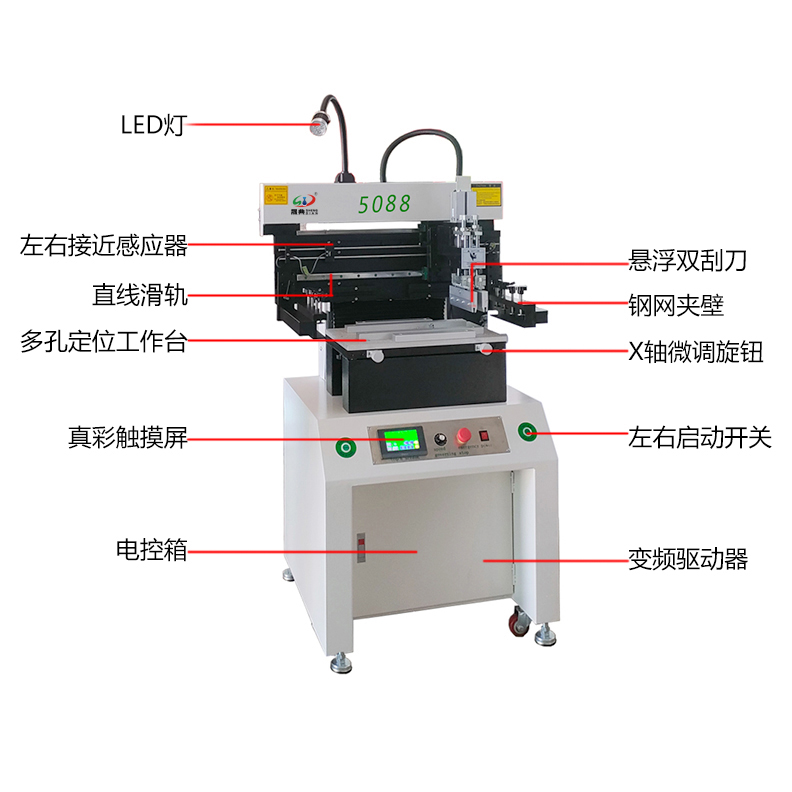

錫膏印刷機通常由以下幾個主要組成部分構成：

印刷臺：用于支撐PCB板，并確保其精確定位。

刮刀：用于將焊膏平均地壓在PCB板的焊盤位置上。

錫膏供料器：用于提供焊膏，并確保焊膏的連續供應。

控制系統：用于控制整個印刷過程，包括印刷速度、刮刀壓力等參數的調節。

使用錫膏印刷機的步驟一般為：

準備工作：將PCB板放置在印刷臺上，并確保其正確的對位。

設置參數：根據PCB板和焊膏的要求，設置印刷速度、刮刀壓力等參數。

調整刮刀高度：確保刮刀與印刷板適當的接觸，以保證焊膏均勻印刷。

開始印刷：啟動印刷機，焊膏供料器將焊膏均勻地涂布在PCB板上的焊盤位置。

檢查印刷質量：檢查印刷效果是否符合要求，包括焊膏的均勻性、厚度等參數。
