制造商 |
晟典電子SMT設備 |
|---|---|
| 型號 | SD-1500 |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225

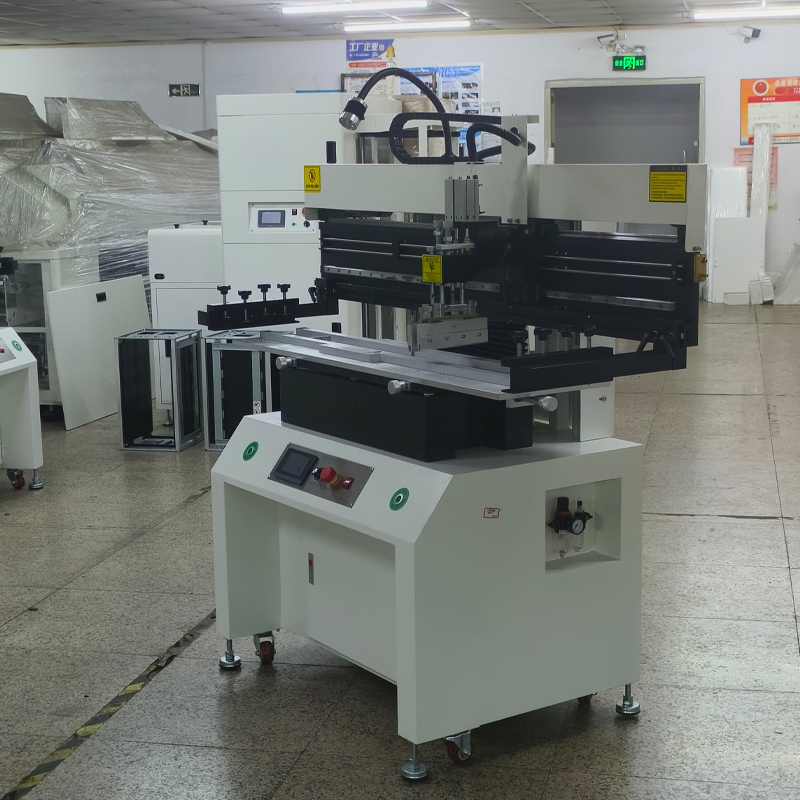

錫膏印刷機-1500
|
設備名稱 |
高精密半自動印刷機 |
型號：1500 |
|
|
項目 |
序號 |
名稱 |
投標詳細技術參數（功能特點） |
|
一、基本參數 |
|||
|
|
1 |
移動方向 |
左右可移動
|
|
|
2 |
工作臺板 |
1500mm×320mm
|
|
|
3 |
電源 |
單相（220V）
|
|
|
4 |
外形尺寸 |
1940mm×780mm×1650mm |
|
|
5 |
印刷范圍 |
1400*300mm
|
|
|
6 |
重量 |
380KG
|
|
|
7 |
氣源 |
0.5mpa-0.8mpa
|
|
|
8 |
啟動功率 |
0.2KW
|
|
二移動機構 |
|||
|
|
1 |
移動馬達 |
三相馬達60W
|
|
|
2 |
移動速度 |
0-2200mm/mins
|
|
|
3 |
導軌 |
臺灣上銀直線導軌
|
|
三、控制部分 |
|||
|
|
1 |
PLC控制 |
西門子（印刷機專用）
|
|
|
2 |
觸摸屏 |
4.3#顯控屏
|
|
|
3 |
主氣缸 |
SC63*150
|
|
|
4 |
刀頭氣缸 |
CDU25-50
|
|
|
5 |
變頻器 |
ENC
|
晟典錫膏印刷機
晟典錫膏印刷機
晟典錫膏印刷機
1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作臺，工作平穩，無抖動現象。
1半自動錫膏印刷機的基本結構
半自動錫膏印刷機的基本結構有:觸摸操作屏、氣動升降系統、手輪、刮刀行程限位光電開光、臺板、調節臂、步進電機、刮刀、印刷機頭、微調旋鈕、支撐柱、電源控制開關等。
試印如無問題，機器可選擇工作方式為手動、半自動、全自動3種工作模式。
2半自動錫膏印刷機工藝參數的調整
影響錫膏印刷質量的因素有很多，主要有:鋼網質量、包含印刷設備，網板質量、刮刀、錫膏、PCB基板、印刷工藝參數、操作環境等因素。在SMT生產線實際操作中，由于半自動錫膏印刷機的參數需要手動調節，因此主要從網板、印刷參數的調整等方面分析影響錫膏印刷的因素，以提高生產效益。
半自動錫膏印刷機的基本結構有:觸摸操作屏、氣動升降系統、手輪、刮刀行程限位光電開光、臺板、調節臂、步進電機、刮刀、印刷機頭、微調旋鈕、支撐柱、電源控制開關等。
試印如無問題，機器可選擇工作方式為手動、半自動、全自動3種工作模式。
2半自動錫膏印刷機工藝參數的調整
影響錫膏印刷質量的因素有很多，主要有:鋼網質量、包含印刷設備，網板質量、刮刀、錫膏、PCB基板、印刷工藝參數、操作環境等因素。在SMT生產線實際操作中，由于半自動錫膏印刷機的參數需要手動調節，因此主要從網板、印刷參數的調整等方面分析影響錫膏印刷的因素，以提高生產效益。
