單軌接駁臺帶燈架

制造商	晟典電子SMT設備
型號	SD-800

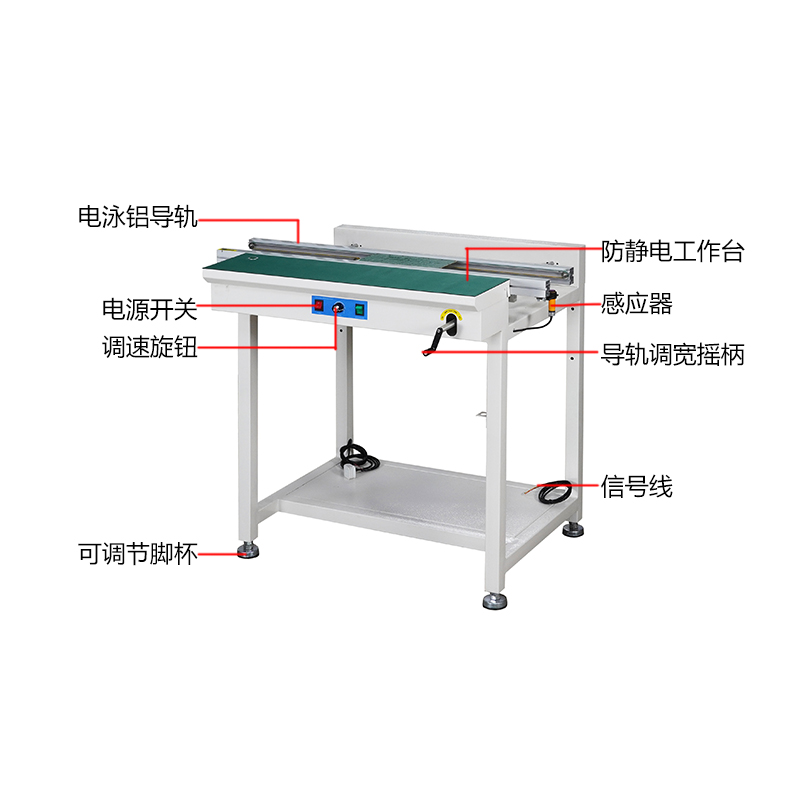

1、板金噴粉結構設計
2、加重設計提高穩定性能
3、符合人體工學設計理念，使操作人員手臂不易疲勞
4、高精密絲桿調節寬窄，保證運輸導軌互相平行
5、根據客戶要求定制機器長短
6、根據客戶要求定制停板數量
7、傳送速度可調節
8、采用專業耐磨防靜電平皮帶,
9、專用電泳鋁型材導軌
10、工作臺面防靜電膠皮,以便更好防止靜電
11、傳送馬達采用雙步進電機
12、兼容標準SMEMA接口

smt設備晟典接駁臺帶燈架

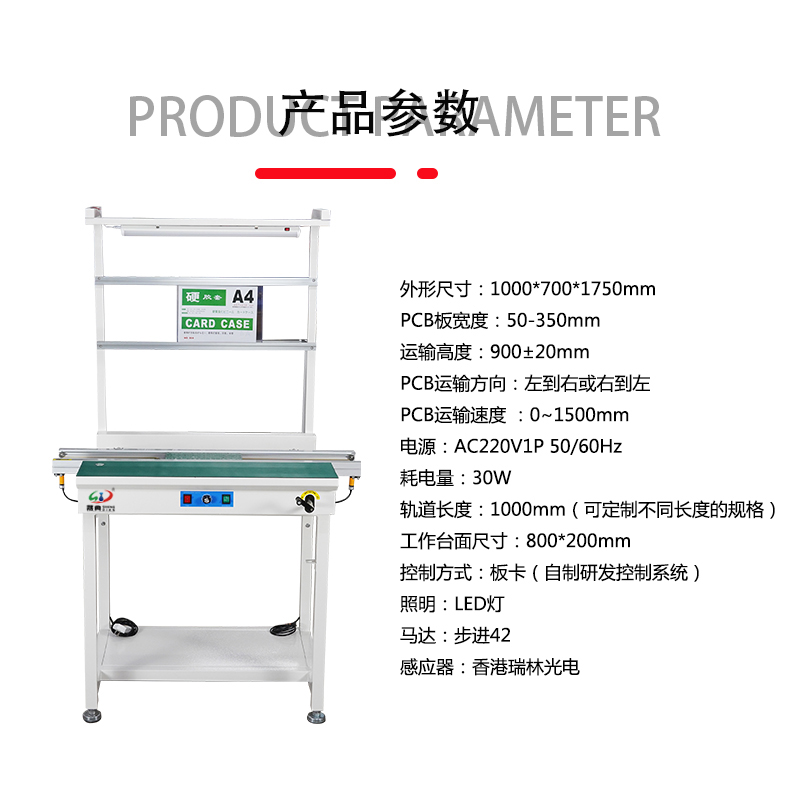

型號Model	500	1000		1200

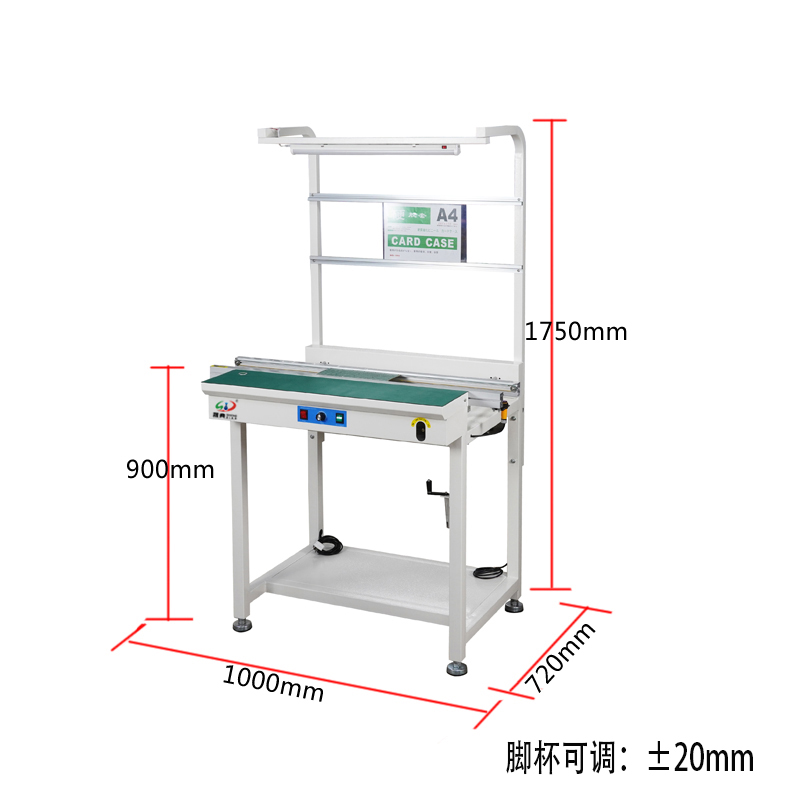

外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
臺面尺寸	400*200mm	800*200mm		800*200mm
PCB板寬度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L方向任意調換）
PCB運輸速度PCB transport velocity	0~2000mm
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.30W
軌道長度Track length	500mm	1000mm		1200mm
控制方式Control mode	板卡
重量Weight	約35KG		約50KG
單軌Single rail	前固定邊，后活動邊（可選配后固定）

由于pcb接駁臺與機架之間有很多的連接，因此，在機架上進行輸送的電路板要有一個較為寬闊的空間來連接兩條傳送皮帶。而且，由于機架上的連接皮帶可以在不同時間、不同場合使用，所以需要對各種尺寸進行測試。這就要求pcb的接頭是一個較為寬闊的空間來連接兩條傳送皮帶，以滿足機架上所有的需要。接駁皮帶一般用于smt生產線之間的連接，也可用pcb之緩沖，檢驗，測試或電子元件手工插裝。接駁皮帶二、smt生產線設備的組成。smt生產線是由多種材料構成鋁、銅及其它金屬制品。這些材料在制造過程中都經過特殊處理。如果使用不同的熔體，就會出現不同的熔點和溫度。

廣東smt接駁臺供應商,由于電路板的寬度受到限制，在接駁臺上傳送的電路板尺寸也受到限制，因此在接駁臺上傳送的電子元件要求較大尺寸。這些因素都影響了接駁臺的適用性。在接駁臺上使用pcb之緩沖設計可以減少pcb之間通信時間和延遲。當然這種設計也不能忽視對于pcb之間連續轉動設計所帶來的影響。機架與傳送皮帶之間有距離，如果是雙重使用或者是單獨使用則需要采取相應的防護措施。接駁皮帶的安全使用，需要在平行皮帶上放置兩個平行轉動設備。機架與傳送平行皮帶之間有距離，如果是雙重使用或者是單獨使用則需要采取相應的防護措施。平行轉動設備的輸出端應該放置在機架上，而電路板放置在平面轉軸上。
