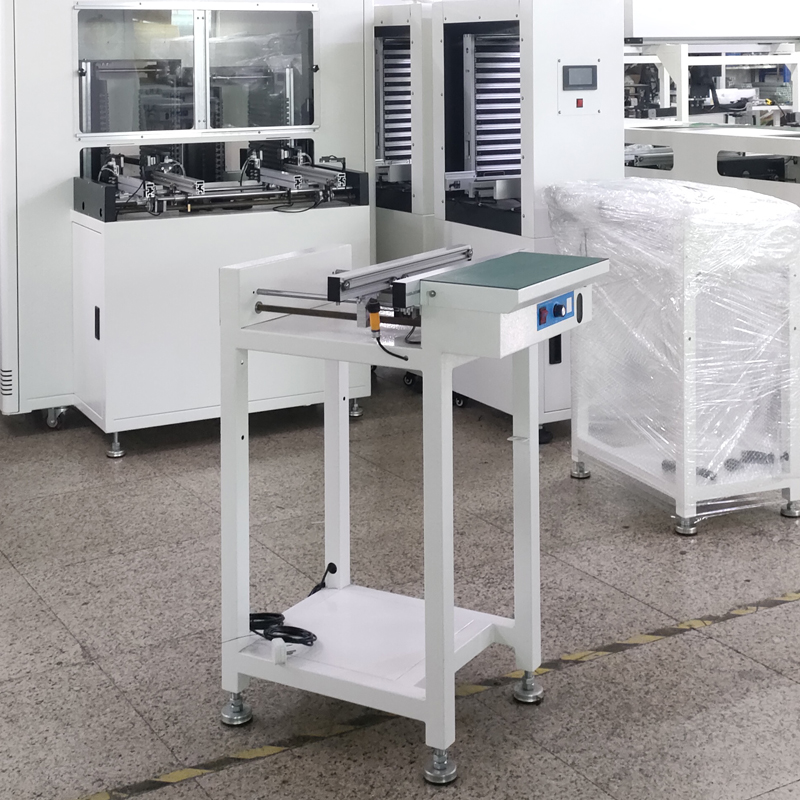

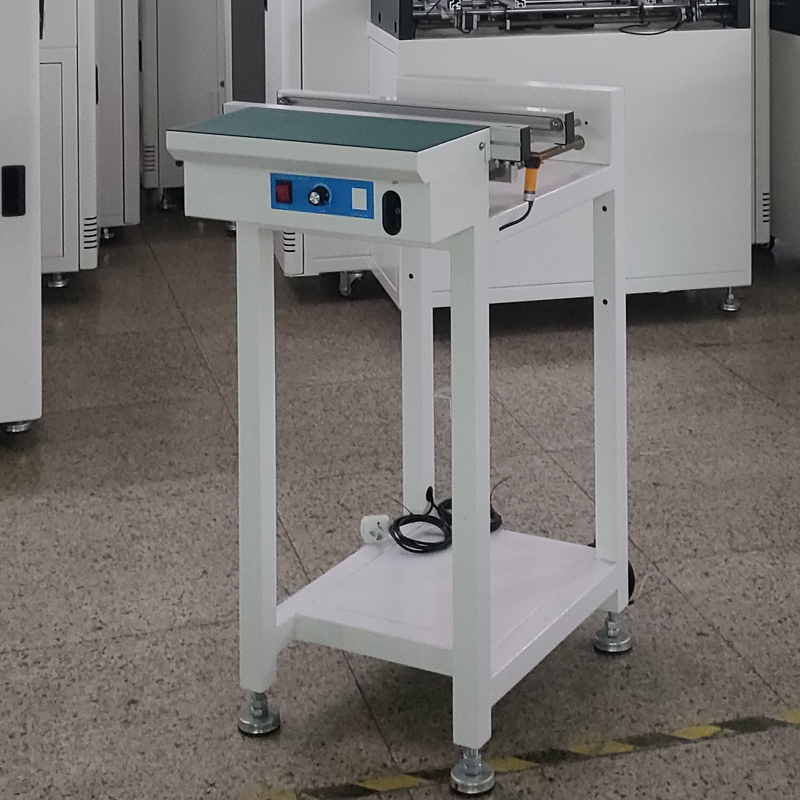

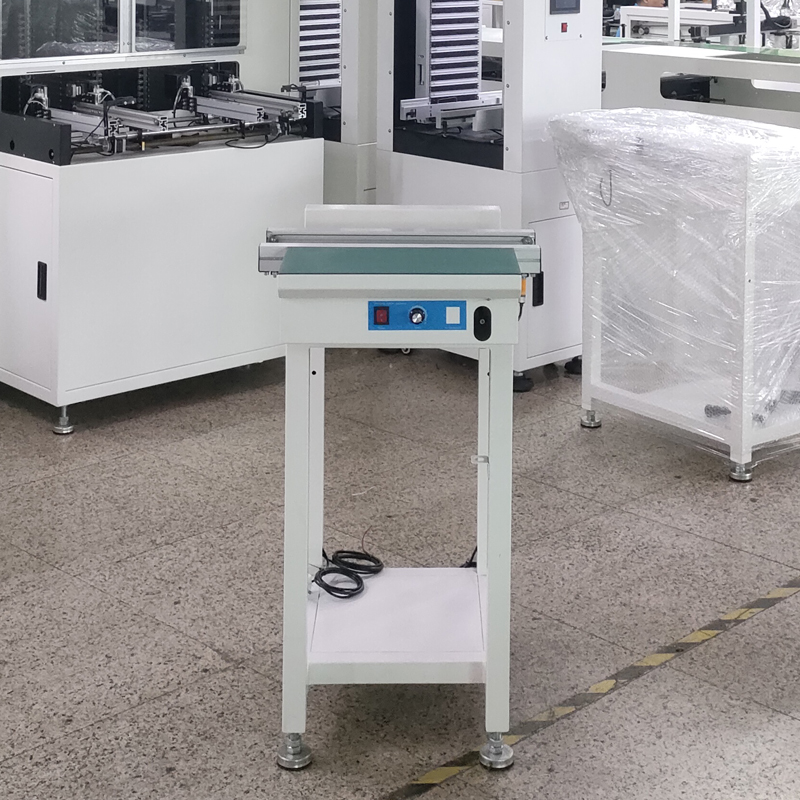

單軌接駁臺

制造商	晟典電子SMT設備
型號	SD-1000

加重設計提高穩定性能

符合人體工學設計理念，使操作人員手臂不易疲勞

高精密絲桿調節寬窄，保證運輸導軌互相平行

根據客戶要求定制機器長短 6、根據客戶要求定制停板數量

傳送速度可調節

采用專業耐磨防靜電平皮帶

專用電泳鋁型材導軌

工作臺面防靜電膠皮,以便更好防止靜電

傳送馬達采用雙步進電機

兼容標準SMEMA接口

smt設備晟典單軌接駁臺

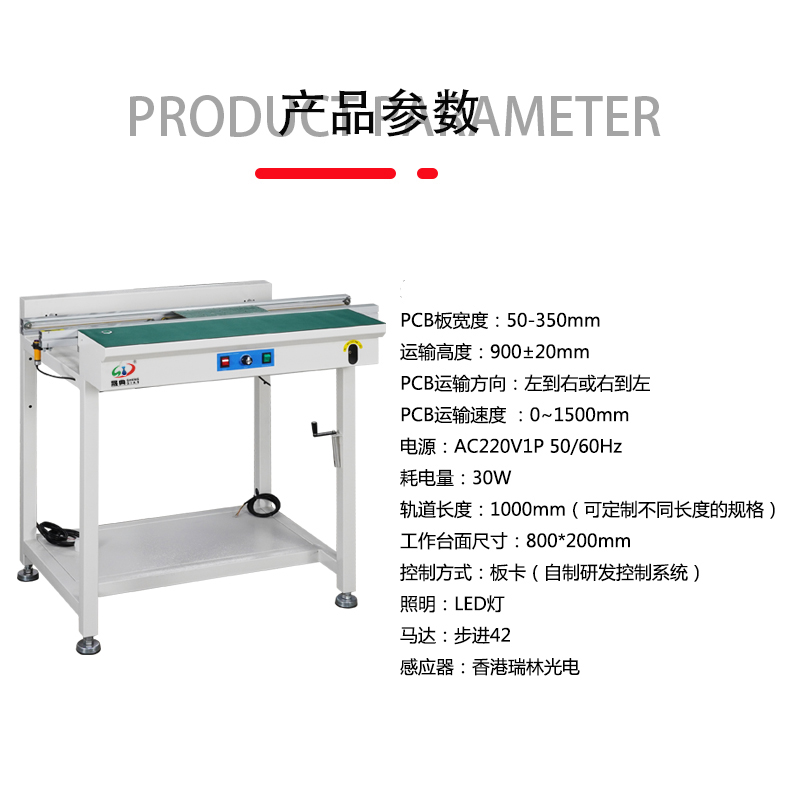

型號Model	500	1000		1200

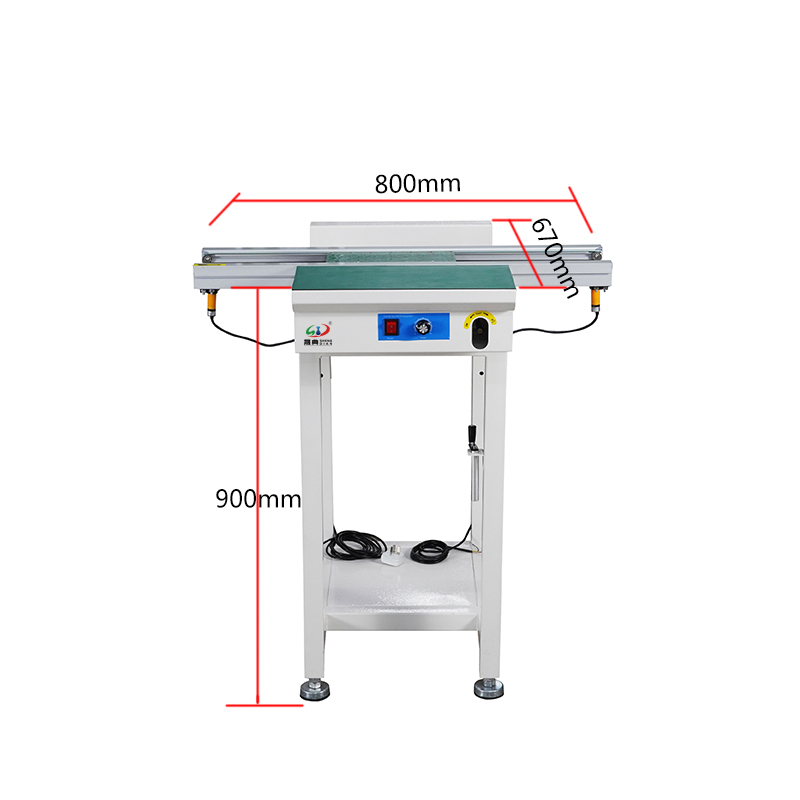

外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
臺面尺寸	400*200mm	800*200mm		800*200mm
PCB板寬度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L方向任意調換）
PCB運輸速度PCB transport velocity	0~2000mm
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.30W
軌道長度Track length	500mm	1000mm		1200mm
控制方式Control mode	板卡
重量Weight	約35KG		約50KG
單軌Single rail	前固定邊，后活動邊（可選配后固定）

SMT標準接駁臺操作步驟:

1根據PCB板的寬度用手搖柄旋轉絲桿來調節導軌的寬度(如下圖所示)

2.打開開關，將板從左端放入導軌，觀察板在運行過程中是否有卡板，松動現象。(若松動，卡板則繼續調節寬度，若正常則進行下一步

3.觀察板運行速度的快慢，通過調節頭，調節板運行的速度大小，以此來達到適合生產需求。SMT標準接駁臺故障查詢:

a.傳送皮帶不動:檢香皮帶是否被物品卡緊或皮帶過松。 b.掉皮帶:檢測皮帶輪轉動是否靈活，及螺絲是否緊固。 c.傳動馬達不轉:

1.檢查電源是否正常，指示燈是否亮.。

2.是否處于test檢測狀態，如是test檢測狀態請test檢測開關或是用手感一下左邊光電開關。

3.檢查SPEED旋鈕是否調得太小速度太慢無法起動注意設備供給電源為AC220V/50HZ電源開關是否打開

維護保養(每個星期)

檢查運輸皮帶是否太松，保持運輸皮帶清潔。保持寬度調節光軸與絲桿的清潔。

用無絲布或紙擦掉骯臟的油，然后給光軸加潤滑油與絲桿加潤滑油。測試所有按鈕操作功能。測試PCB的傳送是否順暢。

注意事項:

1.使用前將機器調正為水平狀態

2.開機前檢春電源是否與本傳送機規格相符(單相AC220V/60HZ)

3.如電源供應不穩定，必須裝設電源穩壓器

4.機器必須安全接地，地綿須良好固定在機身部分。

5.機器長期不使用，應切斷電源。

6.切勿把機械安裝于多灰塵，油圬，有導電性成粉，腐蝕性氣體，易燃燒性氣體，潮濕。

7.沖擊震動，高溫及室外環境使用。
