SMT設備PCB真空吸板機的工作原理和優勢

SMT真空吸板機的工作原理：首先，吸盤會通過真空泵產生負壓，吸住元器件。然后，機器會將吸盤移到合適位置，對準PCB上的目標位置。接著，機器會切斷真空力量，使得元器件可以自由落地。最后，SMT真空吸板機會通過循環重復這些步驟，實現對所有元器件的精確吸取和放置。

SMT真空吸板機具有許多優勢和特點，包括：

1. 高效率：SMT真空吸板機可以快速、準確地吸取和放置元器件，大大提高了生產效率。

2. 精度高：利用真空力量進行吸取和放置，可以實現對微小元器件的高精度定位，確保元器件的正確安裝。

3. 靈活性強：SMT真空吸板機可以適應不同尺寸、不同類型的元器件，并且可以根據生產需求進行調整和配置。

4. 自動化程度高：SMT真空吸板機可以與其他設備進行連接，實現自動化生產線操作，減少了人力成本和人為失誤的可能性。

5. 可靠性好：SMT真空吸板機采用先進的控制系統和傳感器，保證了工作的穩定性和可靠性。

總之，SMT真空吸板機在現代電子制造過程中扮演著非常重要的角色，它的高效率、高精度和高可靠性，為電子產品的生產提供了重要保障。相信隨著技術的進一步發展，SMT真空吸板機將會越來越智能化和自動化，為電子行業帶來更多的便利和效益。

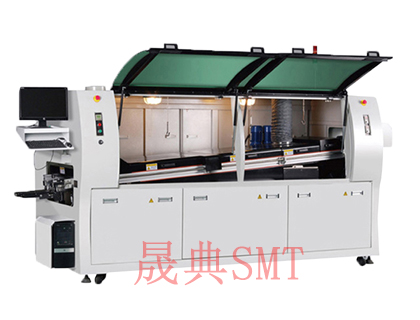

SMT設備波峰焊的工作原理和工藝流程步驟

SMT設備波峰焊的原理基于熱力學原理和表面張力原理。在焊接加熱使焊錫熔化，并通過張力作用成堅固的連接。
波峰焊的工藝流程包括以下幾個步驟：
準備工作：準備好焊接設備、焊錫槽、焊錫絲等必要材料，并進行相關的檢查和調試。
預熱：將焊錫槽加熱至適當?shù)臏囟?，一般為焊錫的熔點以上30-50攝氏度。預熱過程可以提高焊接的效果和質量。
調整焊錫波峰：根據焊接要求和電子元件的尺寸、形狀等因素，調整焊錫波峰的高度、形狀和速度，以適應焊接工藝的需要。
圖像識別和位置定位：使用圖像識別系統和自動定位設備，對待焊接的電子元件進行識別和定位，確保焊接的準確性和一致性。
快速恩沉浸：將待焊接的電子元件快速、準確地沉入焊錫波峰中，使焊錫涂覆在焊點上。這個過程時間很短，一般在幾十毫秒到幾百毫秒之間。
冷卻固化：焊接完成后，焊點會立即開始冷卻，并在短時間內固化。冷卻時間和固化時間取決于焊點的大小和材料。
波峰焊和回流焊具有以下幾個優點：
高效：波峰焊能夠快速、準確地完成焊接作業，提高生產效率。
一致性：波峰焊通過自動化控制系統，能夠確保焊接的一致性和穩定性，降低人為因素對焊接質量的影響。
耐久性：由于焊接過程中焊錫與焊點緊密結合，波峰焊得到的焊點具有很好的耐久性和機械強度。
晟典波峰焊廣泛應用于電子制造業中，特別是在電子元件的焊接領域。它被廣泛應用于電子器件的制造、線路板的組裝、電子產品的修理和維護等方面。
需要注意的是，波峰焊作為一種專業的焊接工藝，對設備操作人員的技能要求較高。因此，在進行波峰焊操作時，應該嚴格按照相關的操作規程和安全標準進行，以確保焊接質量和工作安全。

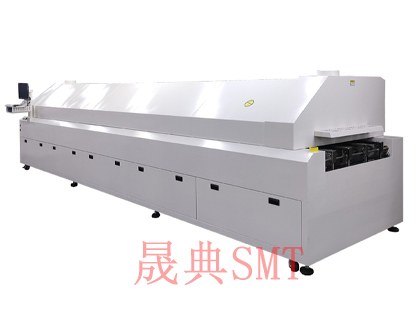

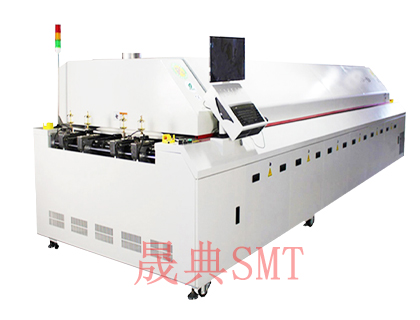

SMT設備回流焊的工作原理、工藝流程和優勢

SMT設備回流焊的原理是利用熱量將焊錫融化，并將之涂敷在PCB上的焊盤上，形成可靠的焊接連接?；亓骱竿ǔ＝柚亓骱笭t實現，該設備通過控制加熱區域的溫度，使焊盤和焊點達到適宜的溫度范圍。焊盤上的焊膏在高溫下熔化，焊錫通過焊膏的作用下濕潤焊盤，并與電子元件上的焊腳形成永久性的焊接點。

晟典回流焊PCB烤爐的過程分為預熱區、熱源區和冷卻區三個階段。首先，在預熱區，將PCB和電子元件慢慢加熱至合適的溫度，以避免熱脹冷縮對元件及PCB的損壞。接著，進入熱源區，即高溫區域，通過控制溫度和時間使焊盤和焊點達到最佳的焊接狀態。最后，在冷卻區，通過快速降溫使焊料迅速凝固，并確保焊點連接牢固。

回流焊波峰焊具有許多優勢。首先，它可以實現快速、高效的焊接過程，提高生產效率。其次，回流焊可以同時對多個焊點進行處理，大大提高了批量生產的能力。此外，回流焊對于大規模集成電路和封裝緊密的電子元件也非常適用。此外，由于焊接溫度低于傳統的波峰焊，回流焊對組裝材料的要求也相對較低。

然而，回流焊也存在一些挑戰和注意事項。首先，焊膏的選擇和使用非常關鍵，不同類型的焊膏適用于不同的應用場景。其次，焊接過程中的溫度控制和時間控制需要精確，以確保焊點質量和電子元件的可靠性。另外，考慮到環境保護和員工健康，選擇低揮發性的焊膏和適當?shù)耐L(fēng)設備也是必要的。

總而言之，回流焊作為一種高效可靠的電子組裝工藝，在現代電子行業中得到了廣泛應用。通過控制溫度和時間，各種回流焊型號能夠?qū)崿F(xiàn)PCB與電子元件的可靠連接，為電子產品的制造提供了重要的支持。然而，在實際應用中需要注意選材、溫度控制等因素，以確保焊點質量和產品的可靠性。

SMT設備波峰焊進板機和出板機工作原理

SMT設備波峰焊進板機： 波峰焊進板機是波峰焊生產線中的一個重要環節，其主要功能是將經過貼片、插件等工藝的電子元器件載入電路板，并通過一系列的操作將其固定在板上。進板機通常包括以下主要模塊：
(1) 上料系統：負責將電路板送入進板機?？梢酝ㄟ^傳送帶、機械手等方式實現。
(2) 對位系統：根據電路板上預先設置的對位標記，準確判斷電路板的位置和方向。通過調整夾具或控制機械手的運動實現對位操作。
(3) 上錫系統：將焊錫涂覆在電路板的焊盤上，以便后續焊接操作。上錫系統通常包括錫膏供料器、噴頭和壓力控制器等組成。
(4) 進爐系統：將已上錫的電路板送入預熱爐或波峰爐進行加熱。加熱的目的是將焊錫熔化，形成一定高度的焊錫波峰。
SMT設備波峰焊出板機： 波峰焊出板機是波峰焊生產線中的最后一個環節，其主要功能是將焊接完成的電路板從生產線上移除。出板機通常包括以下主要模塊：
(1) 冷卻系統：在電路板通過波峰爐進行焊接后，需要進行冷卻以確保焊點能夠牢固。冷卻系統通常采用風扇或冷卻器等設備。
(2) 傳送帶：負責將焊接完成的電路板從波峰焊機械體系中傳送到出板機位置。
(3) 卸板系統：將電路板從傳送帶上取下，并放置到出板機的接收裝置或疊板架上?？梢酝ㄟ^真空吸盤、機械手等方式實現。
(4) 檢測系統：檢測焊接完成的電路板的質量和可靠性。通常包括外觀檢測、焊點檢測等項目。
總結： 波峰焊進板機和出板機是波峰焊生產線中不可或缺的兩個環節。進板機負責將電子元器件載入電路板并固定，而出板機則負責將焊接完成的電路板從生產線上移除。通過這兩個環節的配合，可以高效、準確地完成電子元器件的固定焊接工作，保證產品的質量和可靠性。

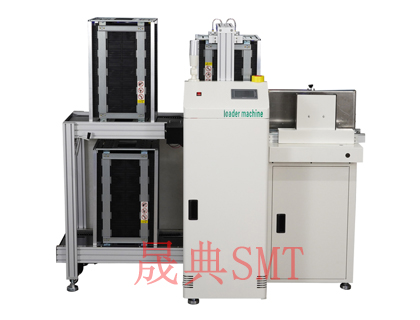

SMT設備疊送一體機工藝流程和優勢

SMT設備疊送一體機采用先進的貼片技術，可以快速而準確地將各種電子元件精確地貼入PCB板上。這些元件包括表面貼裝器件、芯片、電容、電阻等等。相比傳統的手工貼片方式，能夠大幅度提升貼片速度和精度，提高了貼片的準確性和穩定性。

PCB板疊送一體機還具備可靠的焊接功能。通過在預定位置加熱并固化焊膏，將電子組件與PCB板連接在一起。這種焊接方式能夠確保焊點的堅固性和可靠性，提高產品的耐用性和可靠性。

除了貼片和焊接功能，SMT疊送一體機還可進行全面的檢測和排錯。它配備了高精度的視覺系統和傳感器，能夠及時檢測組件的位置、尺寸和質量。在生產過程中，能夠自動識別和糾正組件和焊接錯誤，有效減少廢品率和人工干預。其采用智能化控制系統，可以輕松進行操作和監控。用戶可以預設工藝參數和流程，自動化地完成整個貼片、焊接和檢測過程。這種智能化的操作模式大大提高了生產效率和一致性，并減少了人為失誤的可能性。

此外，晟典SMT疊送一體機還具備良好的擴展性和靈活性。它能夠適應不同型號、規格和尺寸的電子元件和PCB板，滿足多樣化的生產需求。此設備還支持連接其他生產設備和生產線，實現自動化生產和流水線作業。

如果您在電子制造領域?qū)ふ乙粋€優秀的設備來提升生產能力和品質，不妨考慮使用晟典SMT疊送一體機，它將為您帶來卓越的工作體驗和成果。
