NG/OK收板機下板機
產品特點：
●外型結構:3mm厚板金結構與鋁型材進框架,表面噴涂處理,顏色為波紋白色。
● 微電腦原裝松下PLC控制系統，工作穩定可靠。
● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
● 多項聲光與觸摸屏內提示報警功能。
● 可根據PCB厚度設定料架升降步距。
● 具有自動計數功能，方便生產統計。
● 人性化設計確保PCB板不被推破，提高產出能力
● 下接駁收PCB板采用馬達進行推板至料框內
● 采用步進電機推板，力度、速度可以在觸摸屏設置，
● 推板裝置采用歐姆龍槽型感應器兩頭限位進行保護PCB板不會被推壞
● 推PCB板可以在觸摸屏內設定推板行程距離
● OK板裝入前料框內，NG板經過移載送制后面料框內，
● 雙線號區分NG\OK

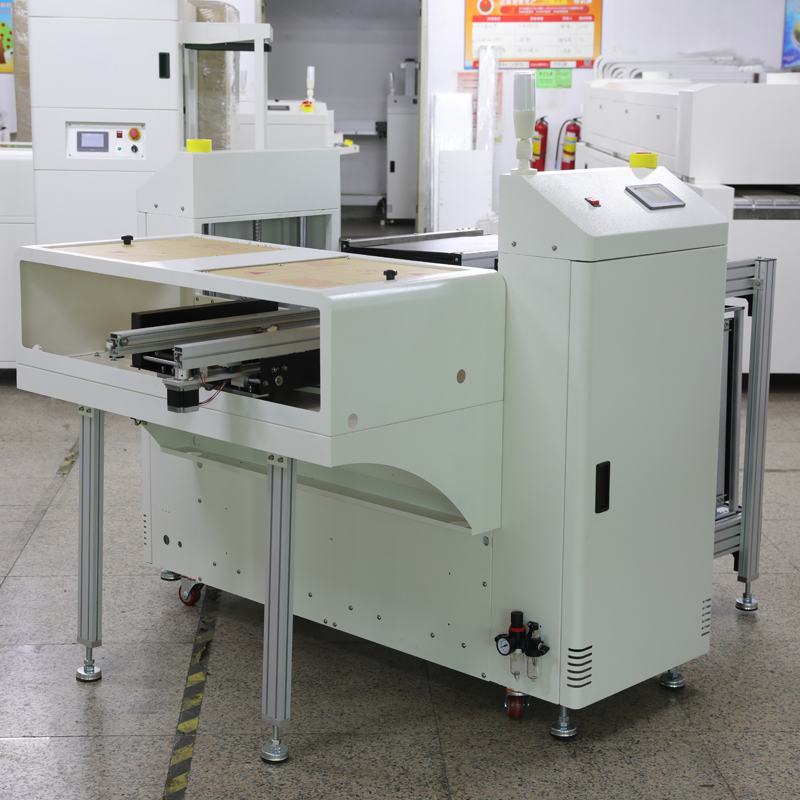

smt設備晟典NG/OK收板機下板機

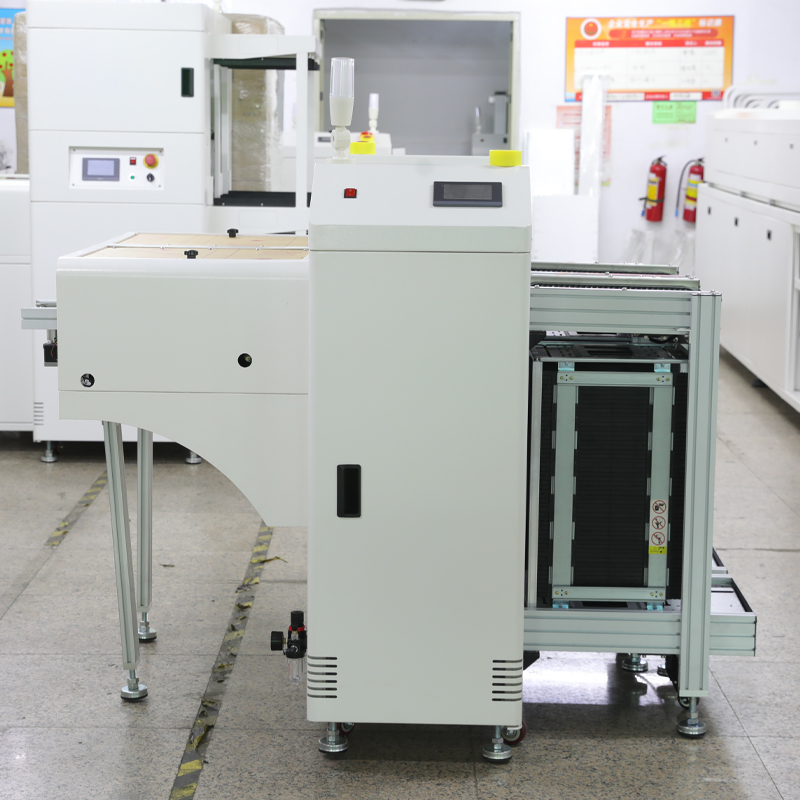

smt設備晟典NG/OK收板機下板機

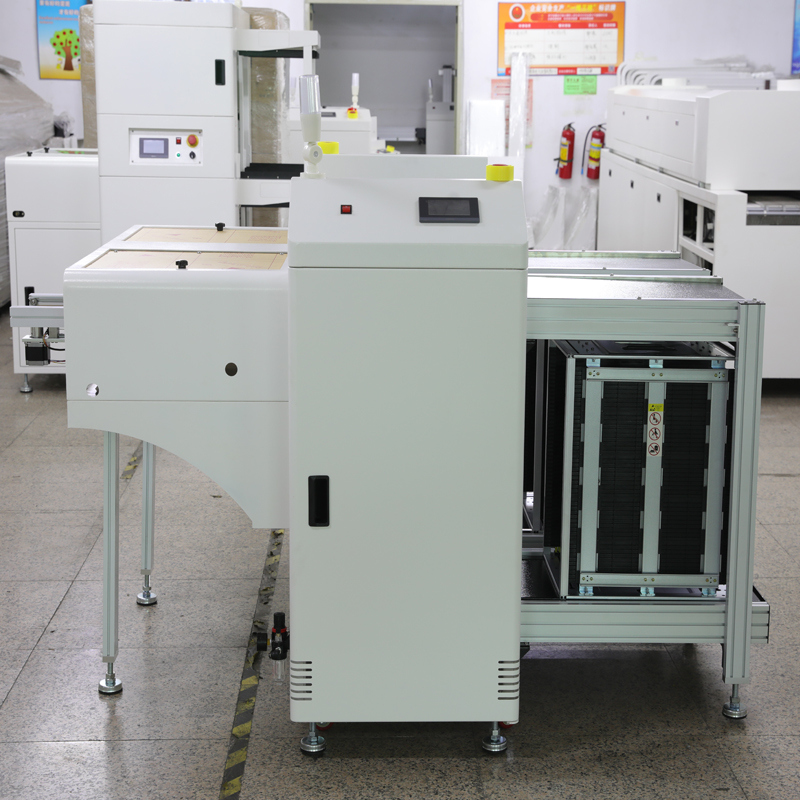

smt設備晟典NG/OK收板機下板機
|
序號 |
適用范圍 |
||
|
|
名稱 |
825NG |
|
|
1 |
適用料框尺寸 |
355*320*563mm |
|
|
2 |
PCB板尺寸(MM) |
330*（50-250）mm |
|
|
3 |
PCB厚度 |
0.6-3.0mm |
|
|
機 體 |
|||
|
1 |
機身尺寸 L*W*H（MM） |
1580*1450*1800 |
|
|
2 |
機體重量 |
350KG |
|
|
控制系統 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空載功率 |
500W |
|
3 |
升降步距 |
10、20、30、40、50（mm）可任意設置 |
|
4 |
壓縮空氣 |
5-6KG |
|
5 |
固定邊 |
1\4固定距離686mm |
|
6 |
傳送方向 |
左至右 |
|
7 |
傳送高度 |
900±20mm |
|
8 |
步距選擇 |
1~5步(10毫米\步距) |
|
9 |
耐電壓 |
AC端子對地1500VAC,1分鐘 |
|
10 |
使用環境 |
無腐蝕氣體和粉塵的環境 |
|
11 |
抗干擾 |
電壓雜訊: 1000Vp-p、波寬1us、1分鐘 |
|
12 |
移載接駁推PCB板 |
采用步進馬達（42*48） |
|
13 |
升降分NG\OK PCB |
前后軌采用信捷750W大慣量伺服電機 |
|
14 |
升降驅動器 |
前后采用信捷750W高精密伺服驅動器 |
|
14 |
升降傳動裝置 |
前后采用進口防靜電3.8mm寬皮帶，采用無縫隙導軌，防止卡板、保證運輸順暢 |
|
15 |
NG線號 |
自動升降到NG儲存框內（儲存料框可以手動進出） |
|
16 |
OK線號 |
自動通過升降臺進入OK框內（儲存料框手動進出） |
|
17 |
PLC |
日本松下 |
|
18 |
觸摸屏 |
全彩顯控EA4.3寸 |
|
19 |
槽型光電 |
日本歐姆龍 |
|
20 |
方形光電 |
日本松下CX442 |
|
21 |
升降滾珠絲桿 |
高精密耐磨25# |
|
22 |
驅動器 |
德科智控數字MT57 |
|
23 |
塑膠鏈條 |
40B高耐磨千鳥型 |
|
24 |
升降平臺推板電機 |
4248步進電機 |
|
25 |
傳送進板接駁馬達 |
雙4248步進電機 |
|
26 |
導軌固定距離 |
1、4導軌固定距離686mm |
|
27 |
升降小車驅動 |
單獨控制升降雙小車采用750W信捷伺服 |
|
28 |
進出料框方式 |
下面為OK框、上面為NG框，手動進出料框方式 |
根據信號識別，自動將NG板與OK板分別收集到兩個升降周轉箱；NG\OK收板機與AOI聯機,經過AOI檢測判斷良品（OK)與不良品（NG)輸出不同信號，信號傳送給下位NG\OK收板機，NG\OK收板機接收AOI傳送過來的信號進行判斷，將PCB自動分類存放OK與NG料框內；如：AOI輸出OK信號經過NG\OK判斷進入移動推板小車內直接進入OK升降小車料框內；AOI輸出NG信號經過NG\OK判斷進入移動小車內并移載到后面NG升降小車的料框內。
