波峰焊200

制造商	晟典電子SMT設備
型號	200

* 外形流線型設計，內部模塊化設計，適合SMT及直插元件的無鉛焊接.

* 噴霧系統采用離心風機上抽風，防止助焊劑滴到PCB上.

* 助焊劑緩沖罐感應器外置，更加可靠耐用.

* 標配冷風刀，防止助焊劑霧氣向外擴散，減少污染.

* 雙波控制采用無極變頻技術，可獨立控制波峰高度.

* 1/4HP大功率波峰馬達，最大波峰高度可達15mm.

* 具有超溫聲光報警及緊急制動系統，所有馬達均有過載保證.

* 運輸系統采用無極電子調整，閉環控制，速度穩定準確.

* 入口端設有壓力輔助裝置，使PCB進入時避免打滑.

* 強制自然冷風系統，可滿足無鉛工藝對冷卻斜率的要求.

* 軌道角度手動調整，操作方便.

* 助焊劑噴頭采用步進電機驅動，保證助焊劑涂覆均勻.

* 噴霧系統模塊化設計，噴頭始終垂直軌道，保證助焊劑良好的穿透PCB.

* 預熱區采用熱風加熱，全程高溫，玻璃保護，溫度穩定.

* 預熱系統采用PID控制，溫度曲線平穩，可方便找到對各種無鉛工藝的最佳設置.

smt設備晟典波峰焊

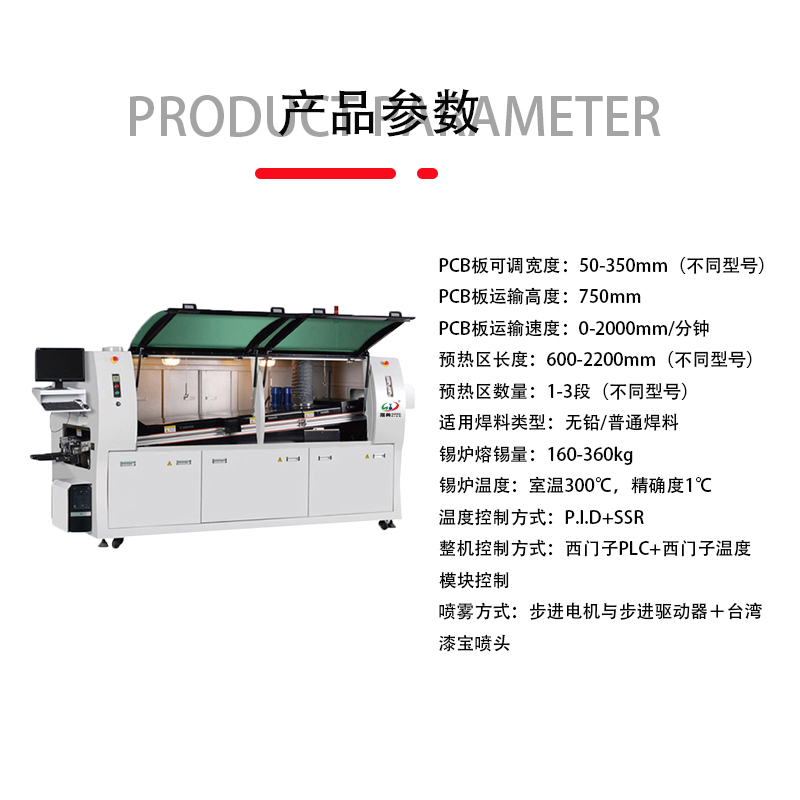

整機技術參數
PCB板可調寬度		Max.50-200mm
PCB板運輸高度		750±50mm
PCB板運輸速度		0-2.0M／Min
PCB板運輸角度（焊接傾角）		3-7度
PCB板運輸方向		L→R/R→L（可選）
PCB板上元件高度限制		Max.80mm
預熱區長度		600mm
預熱區數量		1段
預熱區功率		2.5kw
預熱區溫度		室溫~120℃可設置
加熱方式		熱風
冷卻區數量		1個
冷卻方式		軸流風機冷卻
適用焊料類型		無鉛焊料/普通焊料
錫爐功率		7kw
錫爐溶錫量		Approx.160KG-180KG
錫爐溫度		室溫~300℃、控制精度±1℃
溫度控制方式		P.I.D+SSR
整機控制方式		西門子PLC+西門子溫度模塊控制
助焊劑容量		Max5﹒2L
助焊劑流量		10-100ml/min
噴霧方式		步進電機、步進驅動＋臺灣漆寶噴頭
電源		3相5線制 380V
啟動功率		max. 7kw
正常運行功率		Approx.4-5.5kw
氣源		4~7KG/CM2

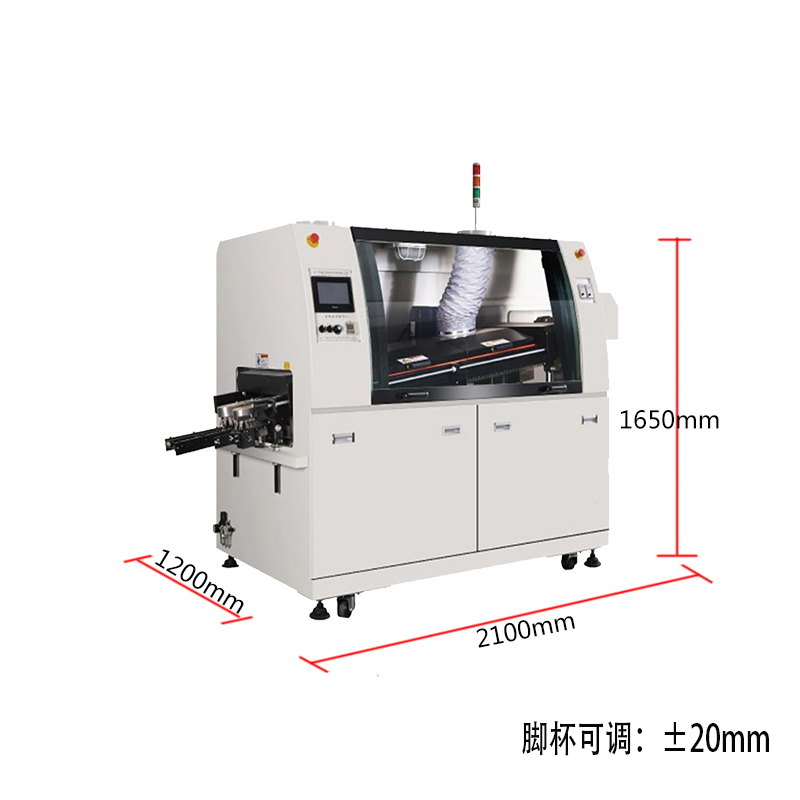

機架尺寸		L1500×W1200×H1650MM
外型尺寸		L2100×W1200×H1650MM
重量		Approx.600kg
外殼部分
機體結構	最新流線型外殼設計，采用工業槽鋼作框架，2mm厚鋼板折彎制作外殼，機體底部有四個萬向輪，另有5個腳杯起定位放置用（可調節機體水平及高度）前門為二個弧形鋼化玻璃,最大視角設計
前門結構	均為全封閉式單開透明鋼化玻璃門結構，雙液壓氣彈簧拉伸開蓋，保證最大的作業及維護空間
后門結構	推動式門結構（共兩扇，保證與前門形成前后可視，達到最佳視覺效果）
機體頂部	置防爆照明燈一套
噴霧部分
噴頭	采用ST漆寶噴頭，噴霧范圍20-65mm扇面可調，噴頭高度50-80mm可調，最大流量60ml／min
氣路系統	采用進口過濾器，控制閥和管接頭，數字指針式顯示氣壓。所有噴霧系統的氣管采用耐酸堿、防腐蝕SMC氣管
噴霧噴嘴移動系統	移動采用步進電機驅動，西門子PLC智能控制，采用限位接近開關及入板光眼來組合控制，根據PCB的速度及寬度進行PCB來板自動偵測感應式噴霧。
助焊劑回收系統	噴嘴下面選用不銹鋼折彎成型作托盤，用以裝廢水和助焊劑，可隨意抽出清洗；
助焊劑排風過濾系統	抽風系統：雙層不銹鋼絲網過濾，利用流體的特性最大限度的過濾回收多余的助焊劑
噴霧箱結構	全316#不銹鋼支架，清理及維護方便。防腐蝕等級高，經久耐用。
預熱部分
加長預熱區	600mm/1段獨立控溫，提供廣泛充足的預熱調整空間，可消除PCB上大元器件焊接不良的現象，適應型低固體殘留免洗松香型助焊劑； 1段加長式預熱，減小PCB板多次沖擊，PCB板受熱均勻，可提高生產效率。
溫控方式	西門子溫度采集模塊，PID控溫精確、可靠，進口熱電偶檢測系統,做有熱電偶異常報警功能。
加熱部件	采用發熱體，發熱快、壽命長、熱慣性小;采用316鏡面不銹鋼將熱量反射送至PCB底部，溫區風壓均勻一致，各溫區溫度互補，無深溝現象。
預熱功率	總功率2.5kw
安裝模式	預熱系統采用直接拉出式抽屜式模塊化設計，便于維修與清潔保養
預熱箱蓋	采用圓弧流線形外觀設計，內充進口硅酸棉，增強保溫效果。前端設有全程可視玻璃觀察窗。
傳輸部分

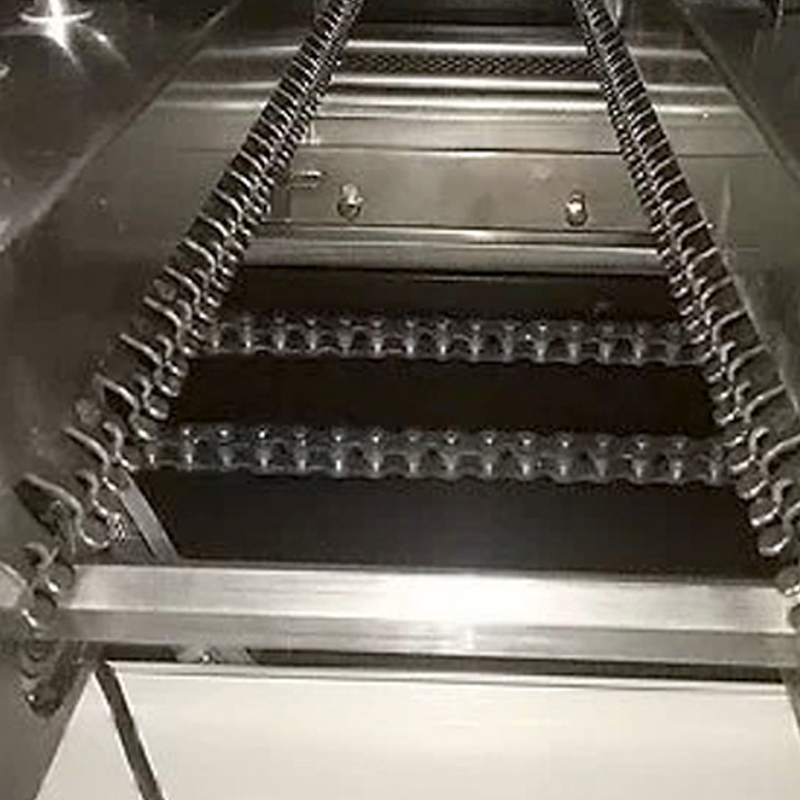

高強度耐磨導軌	專用鋁導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板
導軌平行度	二點同步導軌調寬裝置，蝸輪、蝸桿加高精密絲桿調寬，調寬精度小于0.2mm，二點支撐，使導軌保持平行一致，無大小頭，整條導軌安裝，勿須截?cái)唷?/span>
調寬方式	手動調寬
傳遞用雙鉤爪	專用1.5MM純鈦雙鉤爪（不變形、），夾板厚度≦2.5mm，專利進板同步鏈條式接駁。
速度設定范圍	單位100 -1500mm／min
變頻器速度偏差范圍	PLC模似控制 0-10mm／min以?xún)?nèi)
鏈條張緊裝置	鏈輪調節張緊
運輸馬達	90W調速馬達，
錫爐部分
錫爐材質	4MM厚不銹鋼材質，耐高溫耐腐蝕，適應無鉛工藝，壽命長；
錫爐特點	特殊結構浸潤性噴口（寬80-200MM可以調節），前后錫波（第一波擾流波及第二波平流波）為近距設計（45mm），進錫方式為上進錫方式（傳統為下進錫方式），減少焊點氧化，維護方便，不產生可漂揚的錫渣黑粉；錫爐容量160-180kg
低氧化設計	高強度錫爐，熱穩定性高，采用液態錫流動式設計原理，減少錫的沖擊氧化量，連續工作8小時氧化渣極少，有鉛焊錫2.5kg/8H、無鉛焊錫2.0kg/8H。錫條含雜質不同錫渣約有偏差。適用Sn/Ag/Cu、Sn/Zn、Sn/Cu各種無鉛焊料
經濟型運行	通過PLC及光電開關控制來板噴霧起波功能，減少不必要的浪費
錫爐的移動方式	手動
錫波可調高度	0-8MM
波峰馬達	鑫臺創高溫馬達，變頻精確調節波峰高度，數字化調節
加熱部件	采用美國瓦特公司鑄鐵板相夾外置，使用壽命長；外置加熱系統，錫爐加熱采用上下層加熱，更精確，不會爆錫！維護相當方便。

波峰焊是一種將電子元件焊接在PCB表面的技術，它通過將焊錫液體通過波峰的方式涂在PCB表面，將插件式元件的引腳與PCB焊接在一起。

波峰焊需要使用一系列的設備和工藝來完成，包括PCB預處理、元件安裝、焊接等步驟。其中，焊接是波峰焊技術中最關鍵的環節，需要使用波峰焊機將焊錫液體涂在PCB表面，然后將插件式元件放置在涂有焊錫的PCB表面上，通過熱力和壓力將元件的引腳與PCB焊接在一起。

優點：
高效率：波峰焊可以同時焊接大量的插件式元件，提高了生產效率和產量。
焊接質量：波峰焊可以通過嚴格的焊接工藝控制焊接溫度、焊接時間、焊錫流量等參數，保證焊接質量穩定。
低成本：波峰焊可以使用標準化的元件和設備，降低生產成本。
