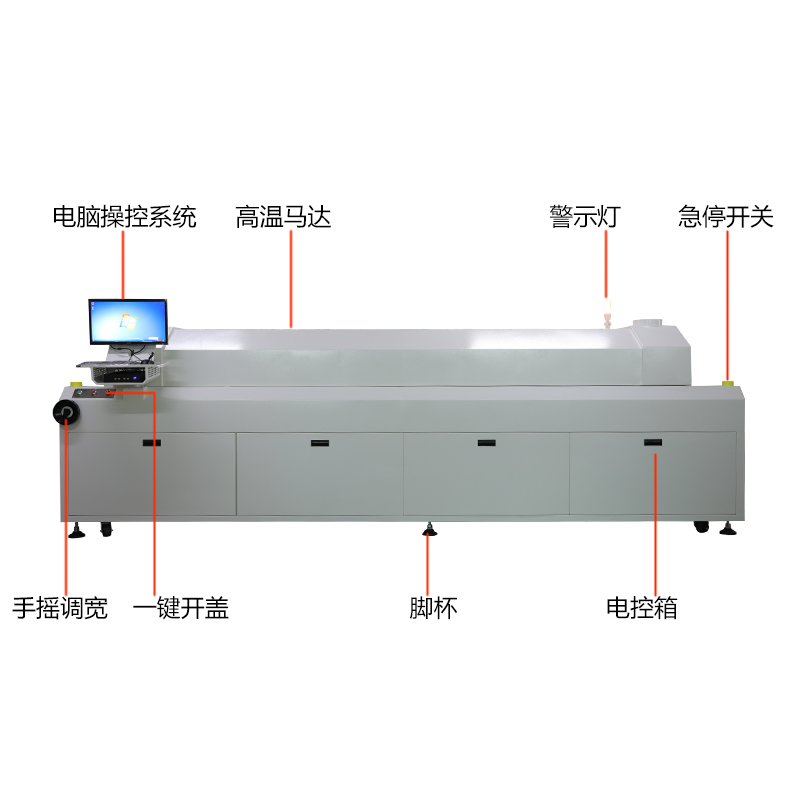

無鉛回流焊800M
- 采用液晶電腦+智能化西門子控制系統, 采用模塊式控溫精度高±1℃（如果電腦意外死機，可實現脫機工作，不影響生產），保證控制系統穩定可靠;
- Windows7 操作界面,功能強大,操作簡便，并附有一鍵還原系統;
- 上爐體開啟采用雙氣缸頂升機械,確保安全可靠;
- 配備網帶張緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
- 同步導軌傳輸機構（可與全自動貼片機\全自動收板機在線接駁）,確保導軌調寬精確及高使用壽命、抗鈕曲;
- 手動控制潤滑系統,加油時間由人工手動控制加油量,潤滑傳輸鏈條;
- 所有加熱區均由電腦進行PID控制（可分溫區單獨開啟。可分區加熱,以減小啟動功率，升溫時間10-15分鐘）;
- 網/鏈傳輸由電腦進行全閉環控制,可滿足不同品種的PCB同時生產;
- 具有故障聲光報警功能（采用LED燈）;
- 內置UPS及自動延時關機系統,保證PCB及回流焊機在斷電或過熱時不受損壞;
- 采用美國HELLER世界領先熱風循環加熱方式，高效增壓式加速風道,大幅度提高循環熱空氣流量,升溫迅速,熱補償效率高,可進行高溫焊接及固化;
- 溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;
- 擁有密碼管理的操作系統,防止無關人員改動工藝參數,操作記錄管理可追溯工藝參數的改動過程,方便改善管理.可存儲用戶現有的溫度速度設置及其設置下的溫度曲線,并可對所有數據及曲線進行打印;
- 集成控制窗口,電腦開關、測試曲線、打印曲線及傳輸數據均可方便操作,設計人性化。配有三通道溫度曲線在線測試系統，可隨時檢測焊接物體的實際受溫曲線（無須另配溫度曲線測試儀）;
- 來自國際技術的急冷卻系統,采用放大鏡式集中高效急冷,冷卻速度可達4~8℃/秒,管理十分方便;確保焊點結晶效
- 松香回收系統：設定在爐體進口與預熱區\恒溫區松香回收系統,回流區與冷卻區設有廢氣回收,兩回收系統經專用管道傳送廢氣經過濾后排出,定期清洗過濾網就可以,維護操作方便\快捷\靈活性強采用專用管道傳送廢氣;
- 特制增壓式運風結構及異形發熱絲設計，無噪音、無震動，擁有極高的熱交換率,BGA底部與PCB板之間產生的溫差△t極小,最符合無鉛制程嚴格的要求,尤其針對高難度焊接要求的無鉛產品.

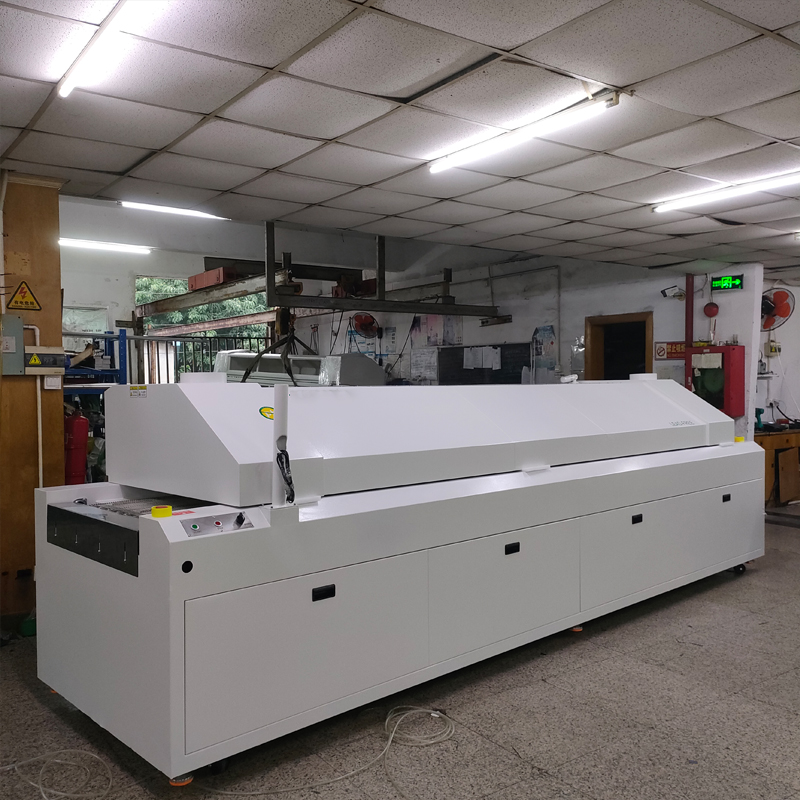

smt設備晟典八溫區回流焊

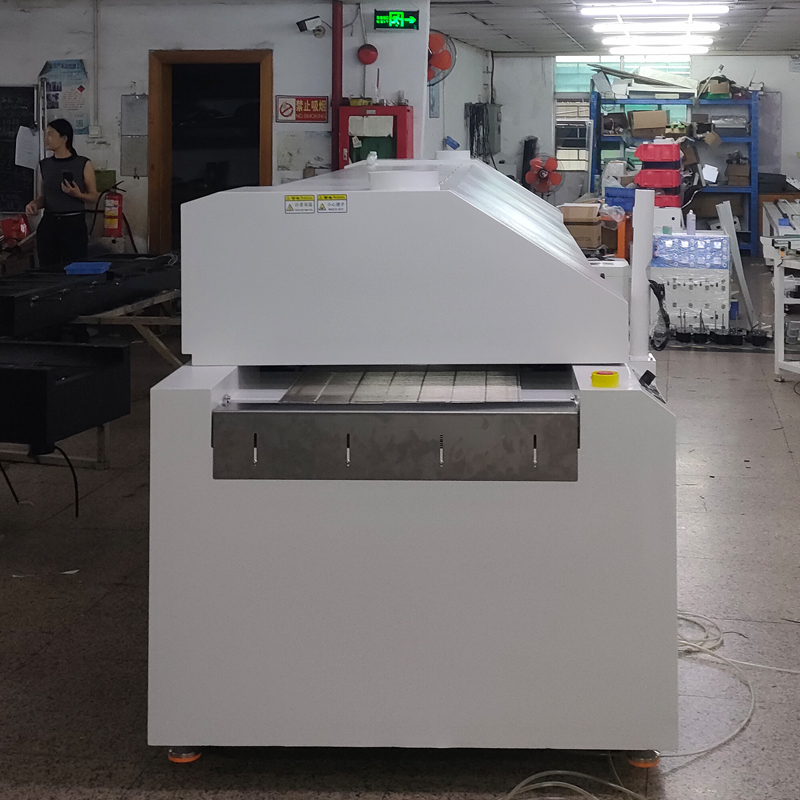

smt設備晟典八溫區回流焊

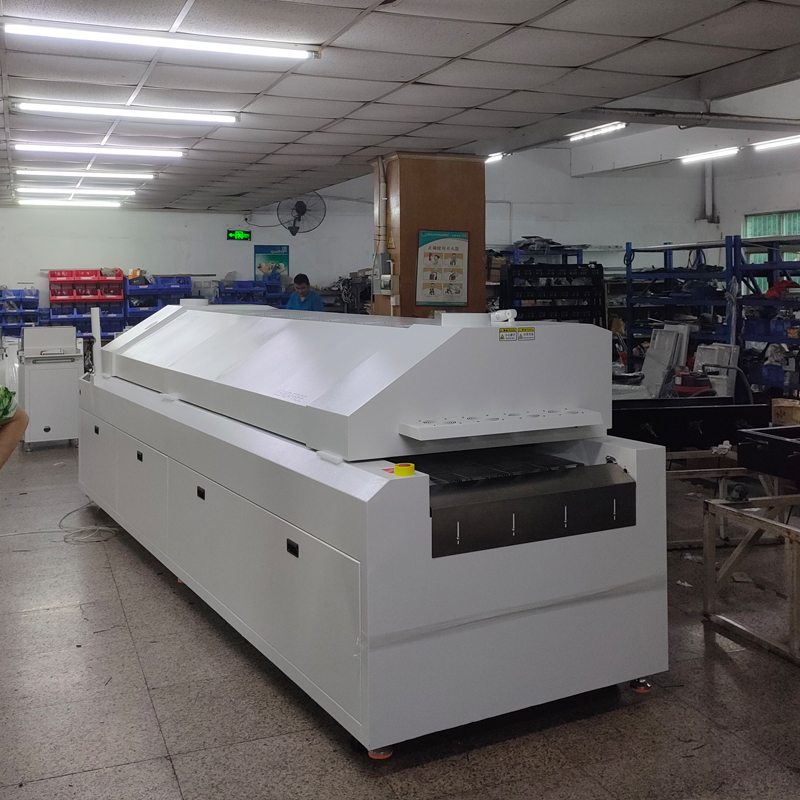

smt設備晟典八溫區回流焊
smt設備晟典八溫區回流焊
smt設備晟典八溫區回流焊
smt設備晟典八溫區回流焊
|
型號（MODEL) |
800M |
|
機體尺寸 |
4800*1100*1450mm |
|
重量 |
1600KG |
|
溫區 |
上8溫區、下8溫區、共計16個全熱風增壓溫區 |
|
加熱區長度 |
3140mm |
|
總功率 |
38KW |
|
啟動功率 |
28KW |
|
空載恒溫后功率 |
約5-7KW |
|
室內升溫時間 |
約15Min |
|
恒溫穩定時間 |
約2Min |
|
發熱絲 |
螺旋式2位一體化直插抽屜式，日本進口優質發熱絲組,熱交換快,壽命長,熱利用率高. |
|
變頻器 |
由2個日本松下精密變頻器控制熱風頻率,跟據生產產品合理調節變頻器頻率改變風速,讓產品質量更可靠, |
|
熱風馬達 |
臺灣三越高溫馬達 三相AC220/380V 125W 轉速2800轉/Min |
|
增壓風力 |
采用渦輪增壓、雙出風口、三層均風系統來增加風速壓力，使風速穩定，溫度平穩,焊接效果更好， |
|
熱風方式 |
采用世界領先的熱風循環技術,合理運用熱風循環經過渦輪增壓使得熱風均穩；熱效率循環使用率高 即節能又穩定，PCB大量通過時,其每一塊PCB上的溫度曲線與僅一塊板通過時的溫度曲線永遠一致,加熱的重復精度極高,非常適合無鉛工藝中工藝空間較小的特點.（通過進口爐子技術改進） |
|
傳送網帶寬 |
不銹鋼316# 450mm寬 |
|
傳送結構 |
網帶輸送、導軌鏈條傳送兩種同步模式 |
|
傳送方向 |
左到右（可定做右到左） |
|
傳送鏈條高度 |
900±20mm |
|
導軌 |
超小型、加硬、特殊處理、抗扭曲、吸熱量小 |
|
傳送變頻器 |
0.4KW 日本松下變頻器精密控制、傳送平穩不抖動 |
|
冷卻數量 |
一個獨立增壓風冷、一個外置軸流風扇冷卻 |
|
冷卻區長度 |
增壓風冷500mm、外置軸流風扇250mm |
|
排風量要求 |
500-1000立方/小時（客戶外置） |
|
工控主機 |
專用工控機+專用CPU+固態硬盤 |
|
工控系統 |
Windows7 操作界面 |
|
PLC |
德國西門子CPU+精準溫度模塊+IO輸出模塊 |
|
溫度控制 |
各溫區由溫度模塊PID+脈沖+SSR獨立控制 |
|
軟件操作系統 |
晟典公司回流焊控制專用軟件系統V8.8.2002 |
|
溫度曲線 |
三組精度曲線測試、曲線分析、打印功能 |
|
溫度設定極限 |
室溫-350度 |
|
傳送速度設定 |
0-2.2M |
|
熱風頻率設定 |
0-50Hz |
