制造商 |
晟典電子SMT設備 |
|---|---|
| 型號 | SD-1200 |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
錫膏印刷機-1200
1.微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作臺，工作平穩，無抖動現象。
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作臺，工作平穩，無抖動現象。

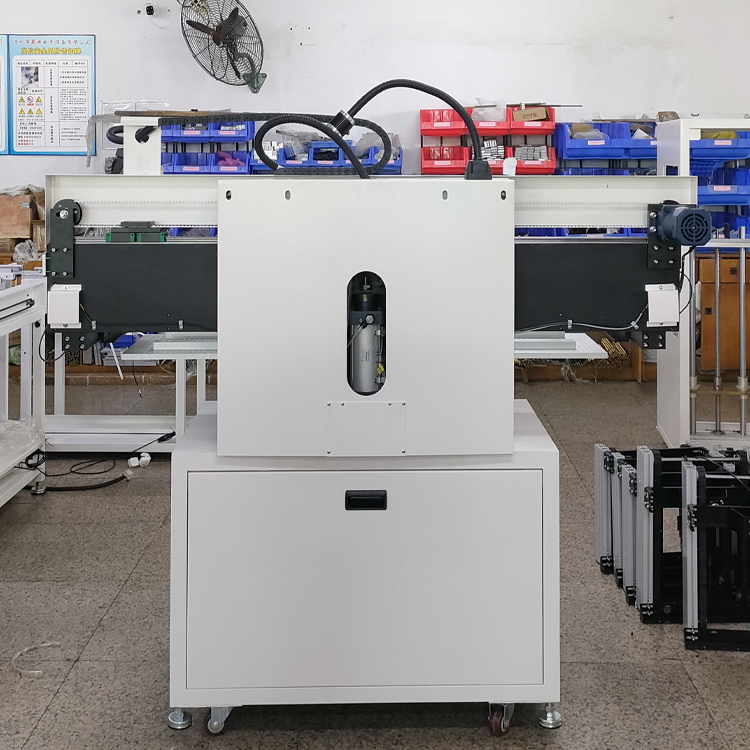

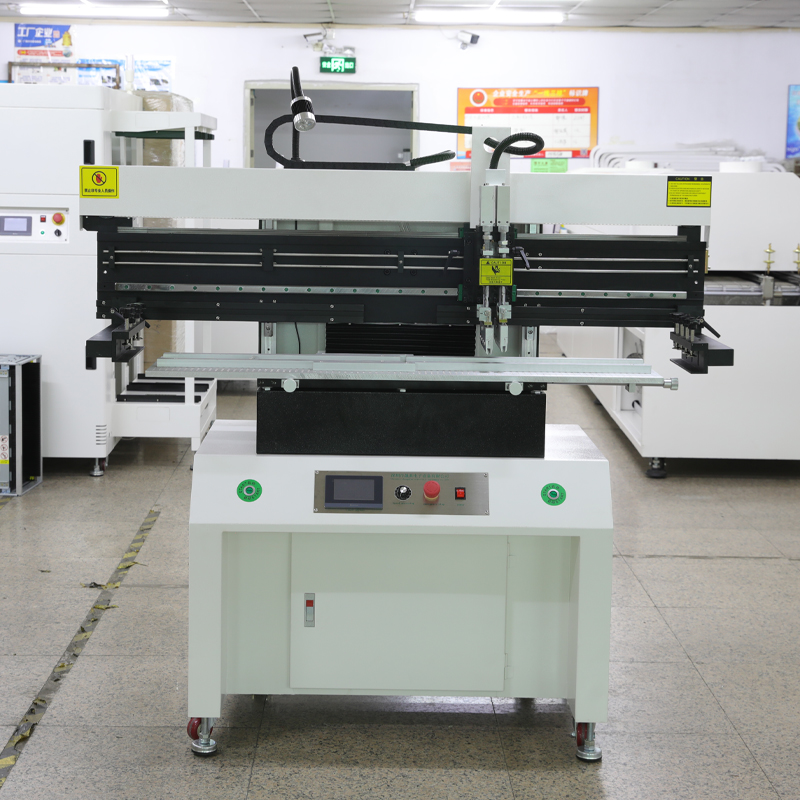

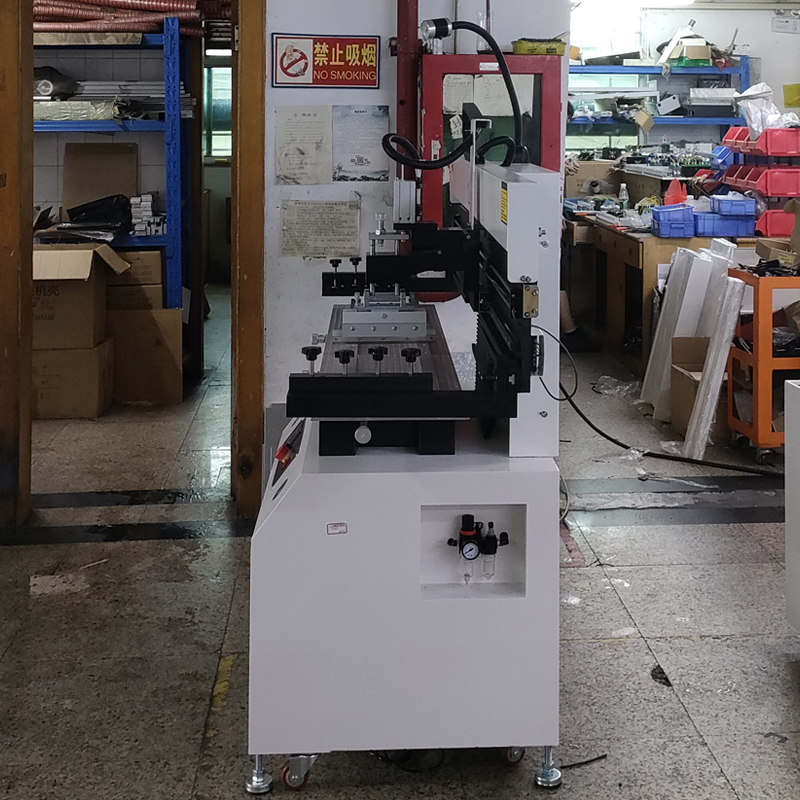

smt設備晟典錫膏印刷機
smt設備晟典錫膏印刷機
smt設備晟典錫膏印刷機
smt設備晟典錫膏印刷機
smt設備晟典錫膏印刷機
smt設備晟典錫膏印刷機
|
印刷機技術配置 |
||||||
|
設備名稱 |
高精密半自動印刷機 |
型號：1200 |
|
|||
|
|
||||||
|
項目 |
序號 |
名稱 |
投標詳細技術參數（功能特點） |
說明 |
||
|
一、基本參數 |
||||||
|
|
1 |
移動方向 |
左右可移動 |
|
||
|
|
3 |
工作臺板 |
1250mm×320mm |
|
||
|
|
4 |
電源 |
單相（220V） |
|
||
|
|
5 |
外形尺寸 |
1700mm×780mm×1650mm |
|
||
|
|
6 |
交貨期 |
2-5個工作日 |
|
||
|
|
7 |
運輸及吊裝 |
專業運輸隊 |
|
||
|
|
8 |
氣源 |
0.5mpa-0.8mpa |
|
||
|
|
9 |
啟動功率 |
0.2KW |
|
||
|
|
10 |
重量 |
350KW |
|
||
|
二移動機構 |
||||||
|
|
1 |
移動馬達 |
三相馬達60W |
|
||
|
|
2 |
移動速度 |
0-2200mm/mins |
|
||
|
|
3 |
導軌 |
臺灣上銀直線導軌 |
|
||
|
三、控制部分 |
||||||
|
|
1 |
PLC控制 |
西門子（印刷機專用） |
|
||
|
|
2 |
觸摸屏 |
4.3#顯控屏 |
|
||
|
|
3 |
主氣缸 |
SC80*150 |
|
||
|
|
4 |
刀頭氣缸 |
CDU25-50 |
|
||
|
|
5 |
變頻器 |
ENC |
|
||

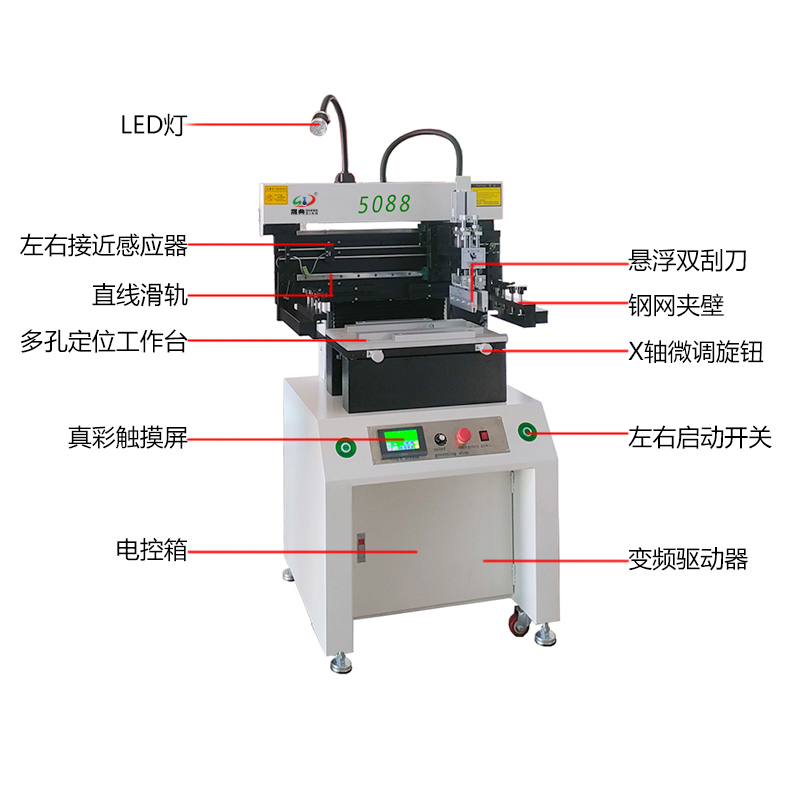

錫膏印刷機通常由以下幾個主要組成部分構成：
印刷臺：用于支撐PCB板，并確保其精確定位。
刮刀：用于將焊膏平均地壓在PCB板的焊盤位置上。
錫膏供料器：用于提供焊膏，并確保焊膏的連續供應。
控制系統：用于控制整個印刷過程，包括印刷速度、刮刀壓力等參數的調節。
使用錫膏印刷機的步驟一般為：
準備工作：將PCB板放置在印刷臺上，并確保其正確的對位。
設置參數：根據PCB板和焊膏的要求，設置印刷速度、刮刀壓力等參數。
調整刮刀高度：確保刮刀與印刷板適當?shù)慕佑|，以保證焊膏均勻印刷。
開始印刷：?jiǎn)?dòng)印刷機，焊膏供料器將焊膏均勻地涂布在PCB板上的焊盤位置。
檢查印刷質量：檢查印刷效果是否符合要求，包括焊膏的均勻性、厚度等參數。
印刷臺：用于支撐PCB板，并確保其精確定位。
刮刀：用于將焊膏平均地壓在PCB板的焊盤位置上。
錫膏供料器：用于提供焊膏，并確保焊膏的連續供應。
控制系統：用于控制整個印刷過程，包括印刷速度、刮刀壓力等參數的調節。
使用錫膏印刷機的步驟一般為：
準備工作：將PCB板放置在印刷臺上，并確保其正確的對位。
設置參數：根據PCB板和焊膏的要求，設置印刷速度、刮刀壓力等參數。
調整刮刀高度：確保刮刀與印刷板適當?shù)慕佑|，以保證焊膏均勻印刷。
開始印刷：?jiǎn)?dòng)印刷機，焊膏供料器將焊膏均勻地涂布在PCB板上的焊盤位置。
檢查印刷質量：檢查印刷效果是否符合要求，包括焊膏的均勻性、厚度等參數。
