在線式印刷機
1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. 7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 12. 大鑄鐵座工作臺，工作平穩，無抖動現象。
13. 平臺升降采用閉環步進電機、步進驅動器
14. 到位檔板氣缸
15. 后面PCB推緊氣缸
16. 微動夾板步進電機保證印可靠性更強
17. 步進電機自動調節寬度
18. 自帶吸板上板裝置
19. 吸板裝置帶壓力檢測功能
吸板工作時固定與活動導軌自動漲開與閉合

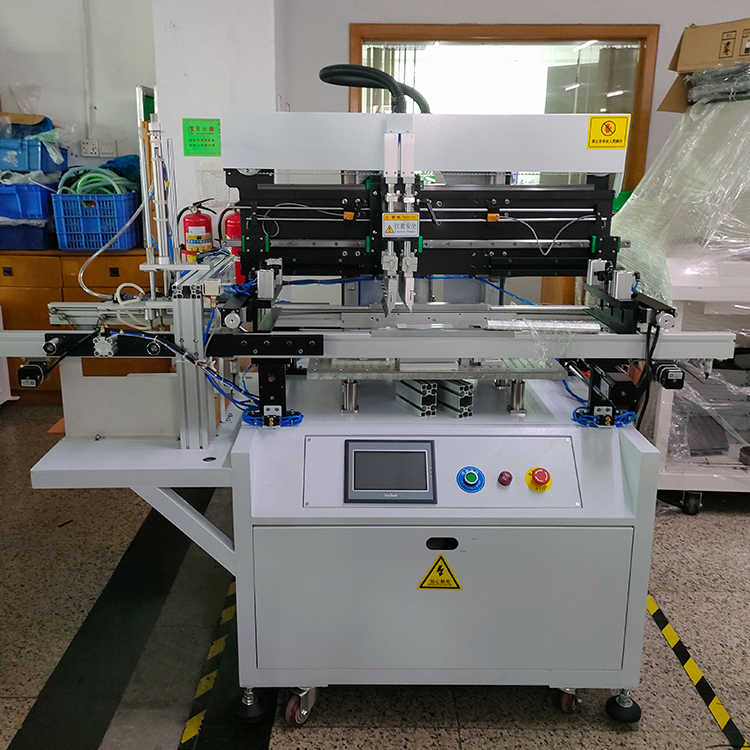

晟典在線式印刷機

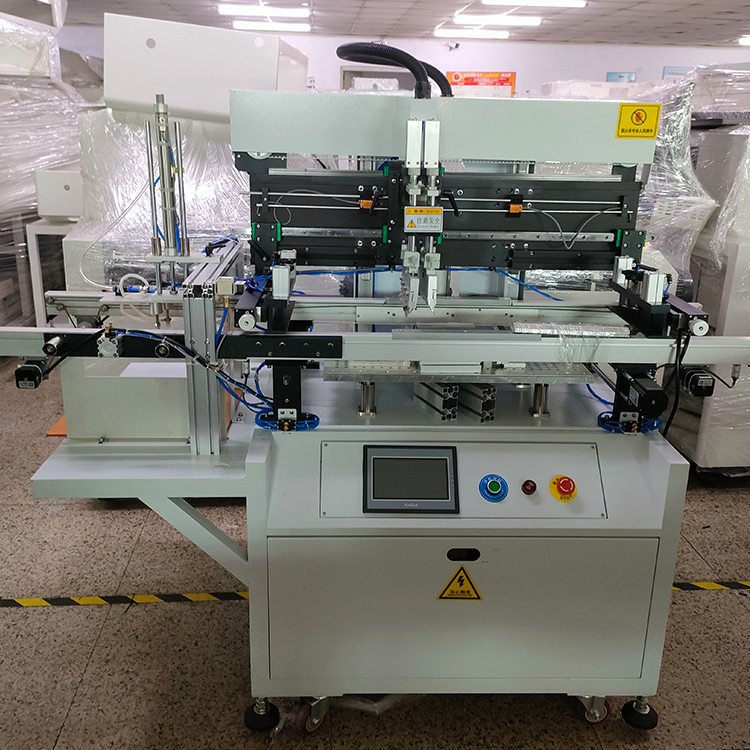

晟典在線式印刷機
|
設備名稱 |
高精密全自動印刷機 |
型號：5088ZX |
|
||
|
= |
|||||
|
項目 |
序號 |
名稱 |
投標詳細技術參數（功能特點） |
說明 |
|
|
一、基本參數 |
|||||
|
|
1 |
移動方向 |
左右可移動 |
|
|
|
|
2 |
工作臺板 |
500mm×320mm |
|
|
|
|
3 |
適應PCB板尺寸 |
400*320mm |
|
|
|
|
4 |
電源 |
單相（220V） |
|
|
|
|
5 |
外形尺寸 |
1650mm×780mm×1650mm |
|
|
|
|
6 |
交貨期 |
15-20個工作日 |
|
|
|
|
7 |
運輸及吊裝 |
專業運輸隊 |
|
|
|
|
8 |
氣源 |
0.5mpa-0.8mpa |
|
|
|
|
9 |
啟動功率 |
0.6KW |
|
|
|
|
10 |
重量 |
400KG |
|
|
|
二移動機構 |
|||||
|
|
1 |
移動馬達 |
三相馬達60W |
|
|
|
|
2 |
移動速度 |
0-2200mm/mins |
|
|
|
|
3 |
導軌 |
臺灣上銀直線導軌 |
|
|
|
|
4 |
平臺升降 |
步進電機 |
|
|
|
|
5 |
平臺固定板 |
左右氣缸夾緊 |
|
|
|
|
6 |
導軌夾板 |
步進電機自動微調夾緊 |
|
|
|
|
7 |
定位 |
前后氣缸旋轉定位及夾緊 |
|
|
|
|
8 |
平臺頂升 |
86118步進電機+精密滾珠絲桿頂升 |
|
|
|
三、控制部分 |
|||||
|
|
1 |
PLC控制 |
日本三菱（印刷機專用） |
|
|
|
|
2 |
觸摸屏 |
顯控屏SK7 |
|
|
|
|
3 |
主氣缸 |
SC63*150 |
|
|
|
|
4 |
刀頭氣缸 |
CDU25-50 |
|
|
|
|
5 |
變頻器 |
YUANXIN |
|
|
|
|
6 |
照明燈 |
LED燈 |
|
|
|
|
7 |
接近開關 |
歐姆龍 |
|
|
|
|
8 |
磁性感應器 |
SF-01亞德克 |
|
|
|
|
9 |
緊急停止 |
日本施耐得 |
|
|
|
|
10 |
電源船型開關 |
觸點含銀（5A） |
|
|
|
|
11 |
啟動按鈕 |
YIJIA |
|
|
