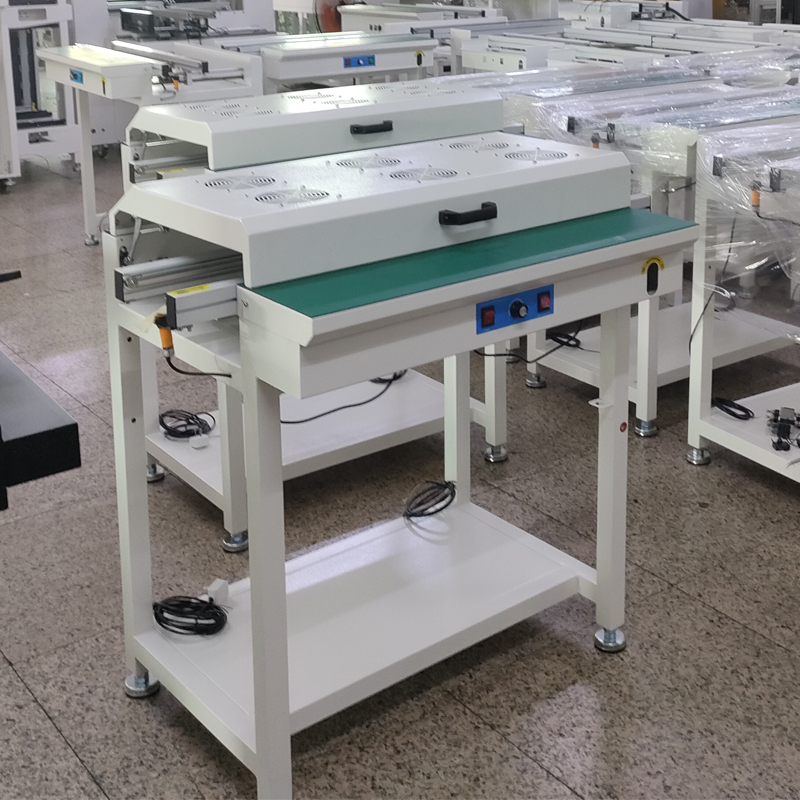

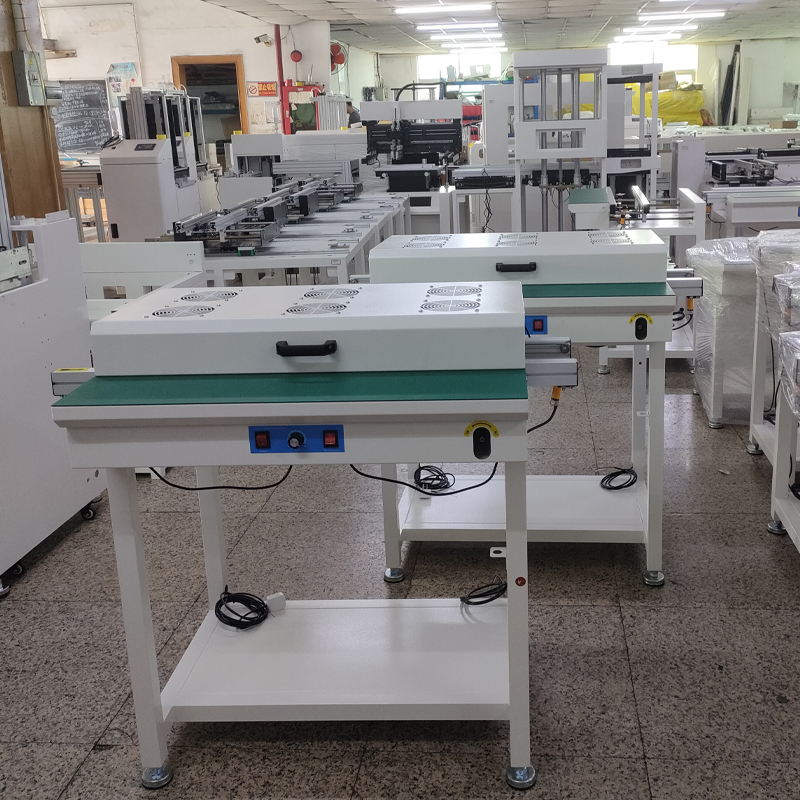

接駁臺帶冷風罩
1、板金噴粉結構設計
2、加重設計提高穩定性能
3、符合人體工學設計理念，使操作人員手臂不易疲勞
4、高精密絲桿調節寬窄，保證運輸導軌互相平行
5、根據客戶要求定制機器長短
6、根據客戶要求定制停板數量
7、傳送速度可調節
8、采用專業耐磨防靜電平皮帶,
9、專用電泳鋁型材導軌
10、工作臺面防靜電膠皮,以便更好防止靜電
11、傳送馬達采用雙步進電機
12、兼容標準SMEMA接口
2、加重設計提高穩定性能
3、符合人體工學設計理念，使操作人員手臂不易疲勞
4、高精密絲桿調節寬窄，保證運輸導軌互相平行
5、根據客戶要求定制機器長短
6、根據客戶要求定制停板數量
7、傳送速度可調節
8、采用專業耐磨防靜電平皮帶,
9、專用電泳鋁型材導軌
10、工作臺面防靜電膠皮,以便更好防止靜電
11、傳送馬達采用雙步進電機
12、兼容標準SMEMA接口
smt設備晟典接駁臺帶冷風罩
smt設備晟典接駁臺帶冷風罩
smt設備晟典接駁臺帶冷風罩
smt設備晟典接駁臺帶冷風罩
smt設備晟典接駁臺帶冷風罩
smt設備晟典接駁臺帶冷風罩
|
型號Model |
500 |
1000 |
1200 |
|
|
外形尺寸Outline dimensions（mm） |
500*670*900 |
1000*700*900 |
1200*700*900 |
|
|
臺面尺寸 |
400*200mm |
800*200mm |
800*200mm |
|
|
PCB板寬度PCB width |
50-350mm |
|||
|
運輸高度Transport height |
900±20mm |
|||
|
PCB運輸方向PCB transport direction |
L-R(R-L方向任意調換） |
|||
|
PCB運輸速度PCB transport velocity |
0~2000mm |
|||
|
電源Power supply |
AC220V1P 50/60Hz |
|||
|
耗電量Power consumption |
Approx.30W |
|||
|
軌道長度Track length |
500mm |
1000mm |
1200mm |
|
|
控制方式Control mode |
板卡 |
|||
|
重量Weight |
約35KG |
約50KG |
||
|
單軌Single rail |
前固定邊，后活動邊（可選配后固定） |
|||

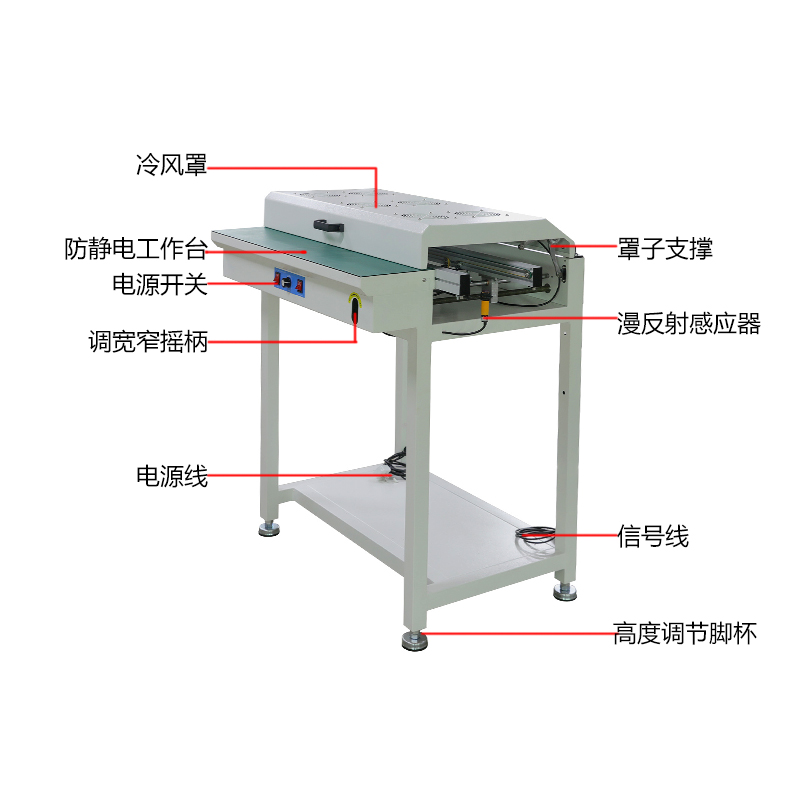

1、本機結構原理:采用軌道式+防靜電小皮帶運輸+手搖調寬機構；
2、配標準SMEMA信號（前后各2組各由4根線組成）；
3、機架采用加厚方通制作；具有結實、穩固、耐用等特點；
4、主要用于SMT生產線、AI線、檢測線、或用于其他軌道設備的機型之間；
5、底部配有加重裝置，確保不易被移位，接駁處更加順暢；
6、本機配有3個光電傳感器+1個PASS按鈕；
7、PCB在傳輸過程中，機器沒板時將向上位機發出求板信號，來板后碰到進板光電自動啟動皮帶，到中間光電位時停止供人工檢測，啟動PASS按鈕PCB流至出口光電等待下位機發求板信號，得到信后自動出板并延時停機，再等待上位機來板并周而復始；
8、當不需要人工檢測時，本機具有直通功能（開關切換），中間光電將不受控PCB直接通過；
9、機器可選配照明、作業指導書支架；
10、可根據用戶需求訂制非標機型如：過板寬度、軌道長度；
