雙軌下板機

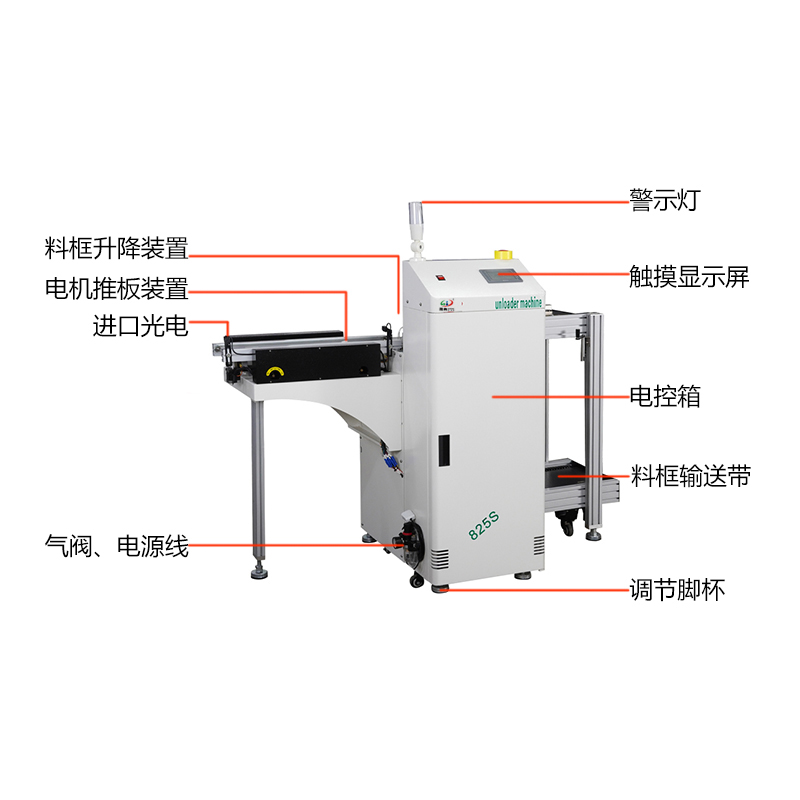

1、外型結構:板金結構+鋁型材進出框架,表面噴涂處理,顏色為白色。
2、微電腦PLC控制系統，工作穩定可靠
3、操作靈敏的觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便
4、多項聲光與觸摸屏內提示報警功能
5、可根據PCB上面元件高低設定料架升降步距。
6、具有自動計數功能，方便生產統計
7、特殊氣路，人性化設計確保PCB板不被推壞，提高生產效率
8、兼容標準SMEMA接口
9、接駁裝置推PCB板采用步進馬達
10、步進電機推板速度、距離、力度可調節，
11、傳送皮帶速度可調節
2、微電腦PLC控制系統，工作穩定可靠
3、操作靈敏的觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便
4、多項聲光與觸摸屏內提示報警功能
5、可根據PCB上面元件高低設定料架升降步距。
6、具有自動計數功能，方便生產統計
7、特殊氣路，人性化設計確保PCB板不被推壞，提高生產效率
8、兼容標準SMEMA接口
9、接駁裝置推PCB板采用步進馬達
10、步進電機推板速度、距離、力度可調節，
11、傳送皮帶速度可調節
smt設備晟典雙軌下板機下料機
smt設備晟典雙軌下板機下料機
smt設備晟典雙軌下板機下料機
smt設備晟典雙軌下板機下料機
smt設備晟典雙軌下板機下料機
smt設備晟典雙軌下板機下料機
|
下板機 |
|||
|
型號 |
825S |
833S |
839S |
|
適用料框尺寸 |
355*320*563mm |
460*400*563mm |
535*460*570mm |
|
PCB板尺寸 |
50*50-350*250mm |
50*50-460*330mm |
50*50-535*390mm |
|

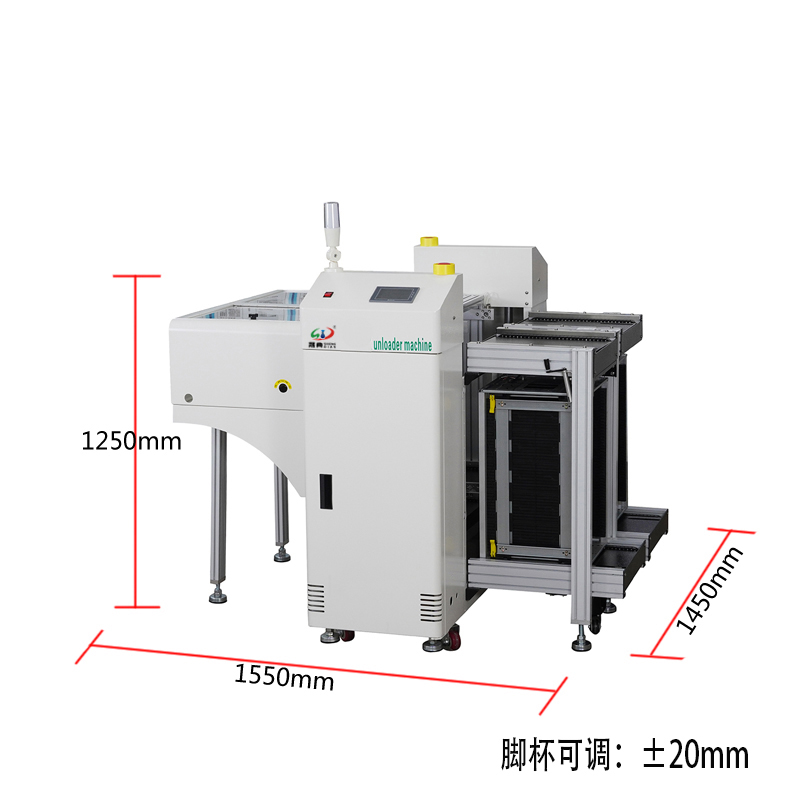

機器尺寸 |
1550*730*1250mm |
1800*810*1250mm |
2000*880*1250mm |
|
機器重量 |
200KG |
230KG |
240KG |
|
電源 |
單相AC220V 50Hz、60Hz |
||
|
功率 |
150W |
||
|
升降步距 |
10、20、30、40、50、可任意設置步距 |
||
|
壓縮氣源 |
5-6kg |
||
|
PCB板厚度 |
0.5-3.0mm |
||
|
固定邊 |
前固定（可選配后固定） |
||
|
傳送高度 |
900±20mm |
||
|
傳送方向 |
左至右（可選配右至左） |
||
|
耐電壓 |
AC端子對地1500V時間1分鐘 |
||
|
使用環境 |
無腐蝕氣體和粉塵環境 |
||
|
抗干擾 |
電壓雜訊：1000Vp-p、波寬1us、時間1分鐘 |
||
smt下板機的特點是結實和穩定的鈑金主機架設計，有效的氣缸推板設計能確保pcb板不被推壞，發揮佳產能。下板機的特點是結實和穩定的鈑金主機架設計，有效地提高生產線暢通平順，發揮佳產能。在生產線上，可選擇采用高速、低功耗、低噪聲等多種技術。下板機的內部結構，采用可編程控制器系統，穩固的結構，外形大方,內置輕觸式按鍵薄膜開關控制面板，耐用美觀,高品質配件確保設備的穩定性能。下板機的外部結構，采用可編程控制器系統，穩固的結構；內置輕觸式按鍵薄膜開關控制面板，有效防止卡片現象產生。
