制造商 |
晟典電子 |
|---|---|
| 型號 | SD-825XS/833XS/839XS |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
吸板送板一體機
用途及產品特點
用途：
在SMT生產線中，吸送一體機具有標準上板機和真空吸板機的功能，裸板可以使用吸板功能，非裸板可以使用上料功能，使生產更加高效和實用。吸送一體機主要采用兩種標準裝載模式，特別適用于生產線上雙面板的單線裝載模式。
產品特點：

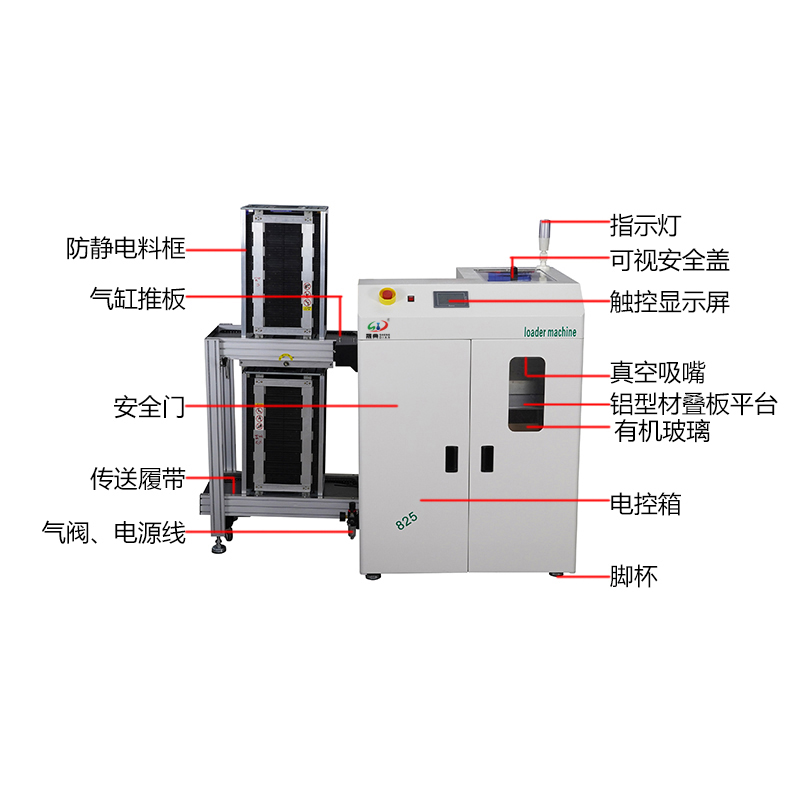

1、封閉式板金結構（安全可靠）+鋁型材進出框架,表面噴涂處理,顏色為白色。
2、微電腦PLC控制系統，工作穩定可靠3、操作靈敏的觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便
4、多項聲光與觸摸屏內提示報警功能
5、可根據PCB上面元件高低設定料架升降步距。
6、具有自動計數功能，方便生產統計
7、特殊氣路，人性化設計確保PCB板不被推壞，提高生產效率
8、兼容標準SMEMA接口
9、接駁裝置推PCB板采用步進馬達
10、步進電機推板速度、距離、力度可調節
11、傳送皮帶速度可調節
12、真空吸板、送板兩種功能模式選擇，同時滿足雙面板與光板的送板操作
13、吸嘴定位采用萬向移動裝置，可根據PCB板的特點與孔位隨意調整吸取位置
14、頂部安全蓋可以打開,方便維護時對機器硬件的處理

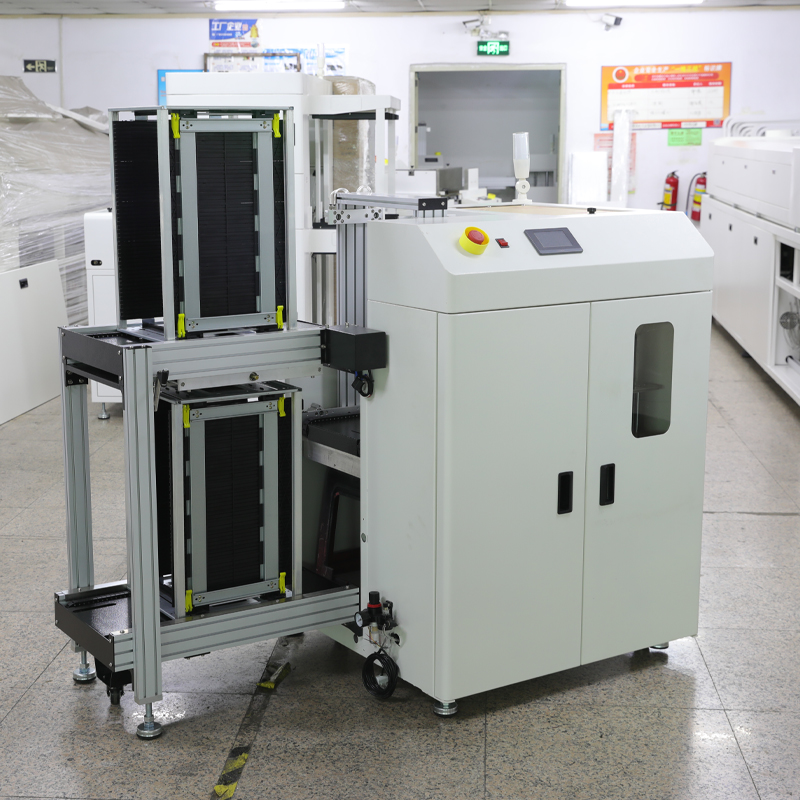

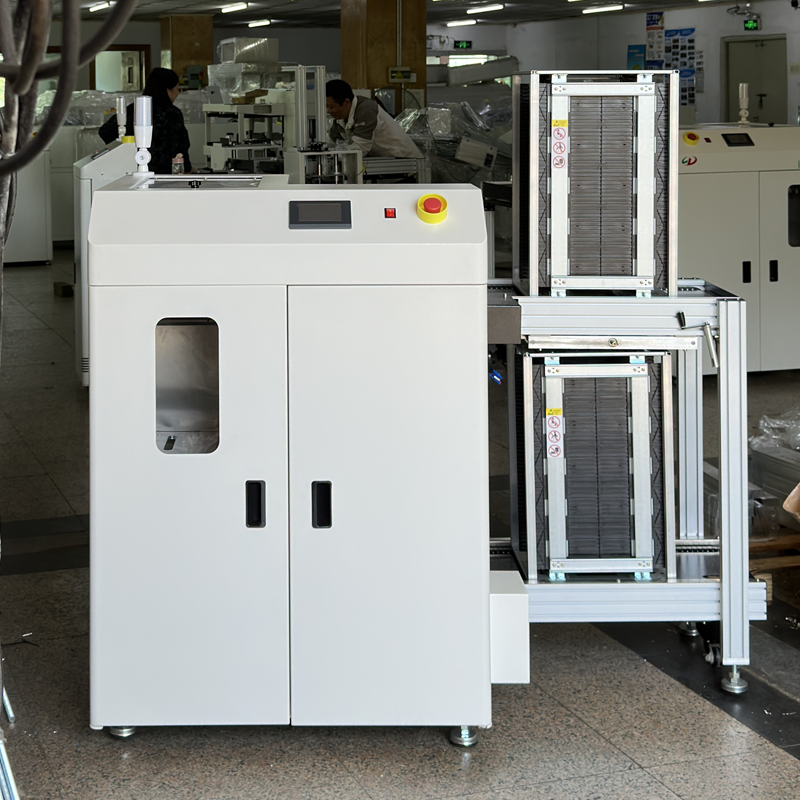

smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
smt設備晟典吸送一體機
|

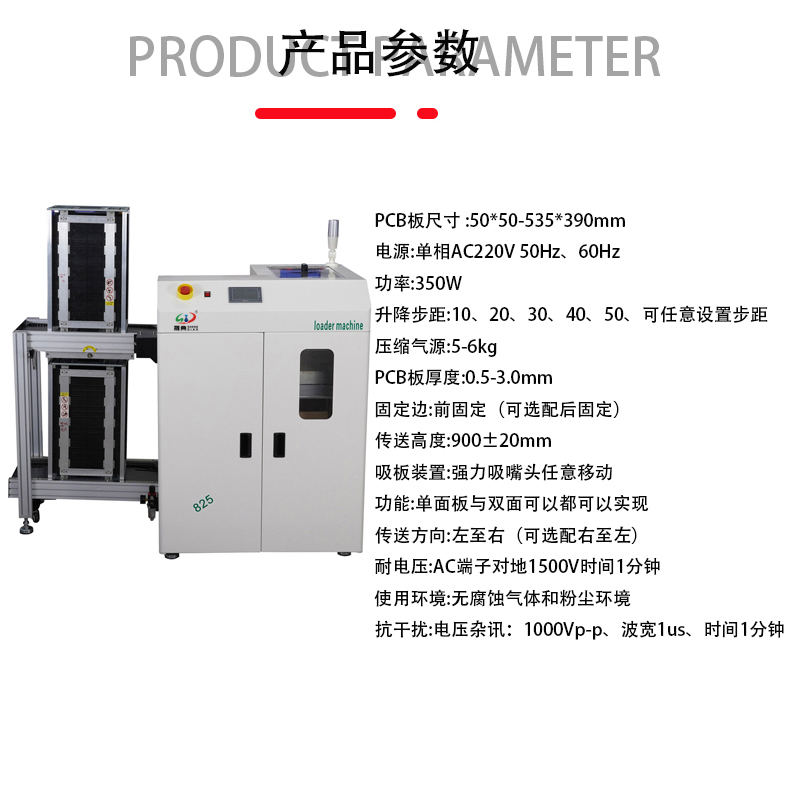

型號 |
825XS |
833XS |
839XS |
|
適用料框尺寸 |
355*320*563mm |
460*400*563mm |
535*460*570mm |
|
PCB板尺寸 |
50*50-350*250mm |
50*50*460*330mm |
50*50-535*390mm |
|

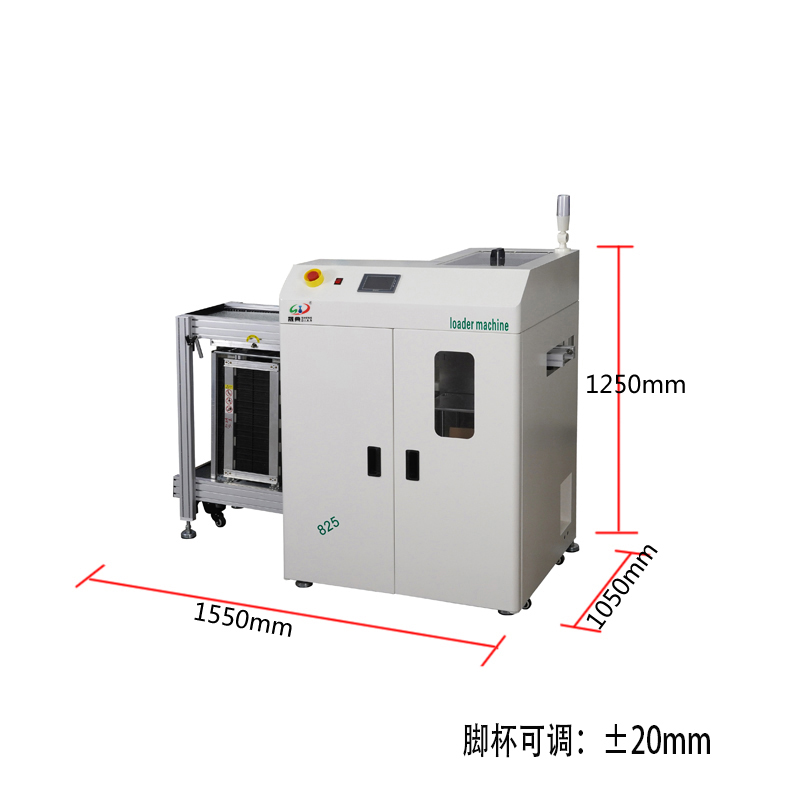

機器尺寸 |
1650*880*1250mm |
1950*1080*1250mm |
2200*881280*1250mm |
|
機器重量 |
260KG |
300KG |
350KG |
|
電源 |
單相AC220V 50Hz、60Hz |
||
|
功率 |
350W |
||
|
升降步距 |
10、20、30、40、50、可任意設置步距 |
||
|
壓縮氣源 |
5-6kg |
||
|
PCB板厚度 |
0.5-3.0mm |
||
|
固定邊 |
前固定（可選配后固定） |
||
|
傳送高度 |
900±20mm |
||
|
吸板裝置 |
強力吸嘴頭任意移動 |
||
|
功能 |
單面板與雙面可以都可以實現（單面板可以省插板時間） |
||
|
傳送方向 |
左至右（可選配右至左） |
||
|
耐電壓 |
AC端子對地1500V時間1分鐘 |
||
|
使用環境 |
無腐蝕氣體和粉塵環境 |
||
|
抗干擾 |
電壓雜訊：1000Vp-p、波寬1us、時間1分鐘 |
||
SMT吸送一體機的吸板機可以根據需要，自動調節上、下板間距，并且可以通過調整pcb的厚度或者增加pcb的厚度來提高機床的使用壽命。由于吸板機采用了真空吸附技術，因此能夠有效地保證機床在高速運轉時的穩定性。同時，它具有很好的耐熱性、防潮性和抗震性。該吸板機具有以下特點可自動上下移動，可以根據pcb的厚度自動調節?？梢宰杂烧{(diào)節pcb板的寬窄。具有良好的防滑性能，不易損壞。此外，該吸板機還配備了一個高速傳輸接口，使得在工作過程中可隨時連接到smt生產線上。此外該吸板機還具有良好的防水保溫性能。
晟典全自動吸送一體機咨詢,同時可根據pcb板的特點，選擇合適的送板位置，使送板與光板之間的距離更加接近，避免了傳統的拉桿式送機在傳送過程中因受阻而造成傳遞不暢。吸嘴定位功能采用雙面孔輸出方式，可根據pcb板的特點和孔位隨意調節吸嘴定向。該機器采用全自動恒溫恒濕設計。機器采用了高強度鋁制外殼，不僅耐磨性好、耐腐蝕，而且還能防止灰塵的侵蝕。該設備的主要特點是，具有自動上板功能。它可以根據需要在pcb前端設置多個吸板機，并根據pcb的厚度自動調節吸板機。其工作原理是通過量的電磁波和高頻信號將板內部電子元件與堆疊板相連接。由于堆疊板與堆疊板之間的電子元件是通過接觸的方式進行傳遞，所以其中包括了很多電磁波和高頻信號。
PCB吸板送板一體機卻完全顛覆了傳統的生產方式。它通過自動化技術，實現了機械手自動抓取并成批裝置PCB板。一體機利用真空吸附技術，將PCB牢牢固定在用于運輸?shù)闹伟迳?，確保在整個運輸過程中PCB的穩定性和安全性。同時，在運輸?shù)倪^程中，機器會自動進行檢測和修正，確保PCB的位置和角度準確無誤。這樣一來，不僅節省了工人的人力資源，還大幅提高了PCB的加工效率和準確度。
PCB吸板送板一體機還具備智能化操作的特點。它可以根據不同尺寸和重量的PCB自動調整抓取和運輸?shù)乃俣群土Χ龋ＷC不會損壞或錯位。同時，機器可通過觸摸屏界面進行操作和監控，方便用戶隨時了解整個生產過程的進展情況，并進行實時調整和管理。
此外，PCB吸板送板一體機還具備高度的靈活性。它可以靈活應對生產線中不同類型和批次的PCB的生產需求，無論是單層還是多層板，都可以輕松應對。而且，在不同工藝的生產線上，PCB吸板送板一體機也可以進行自動調整和適配。
