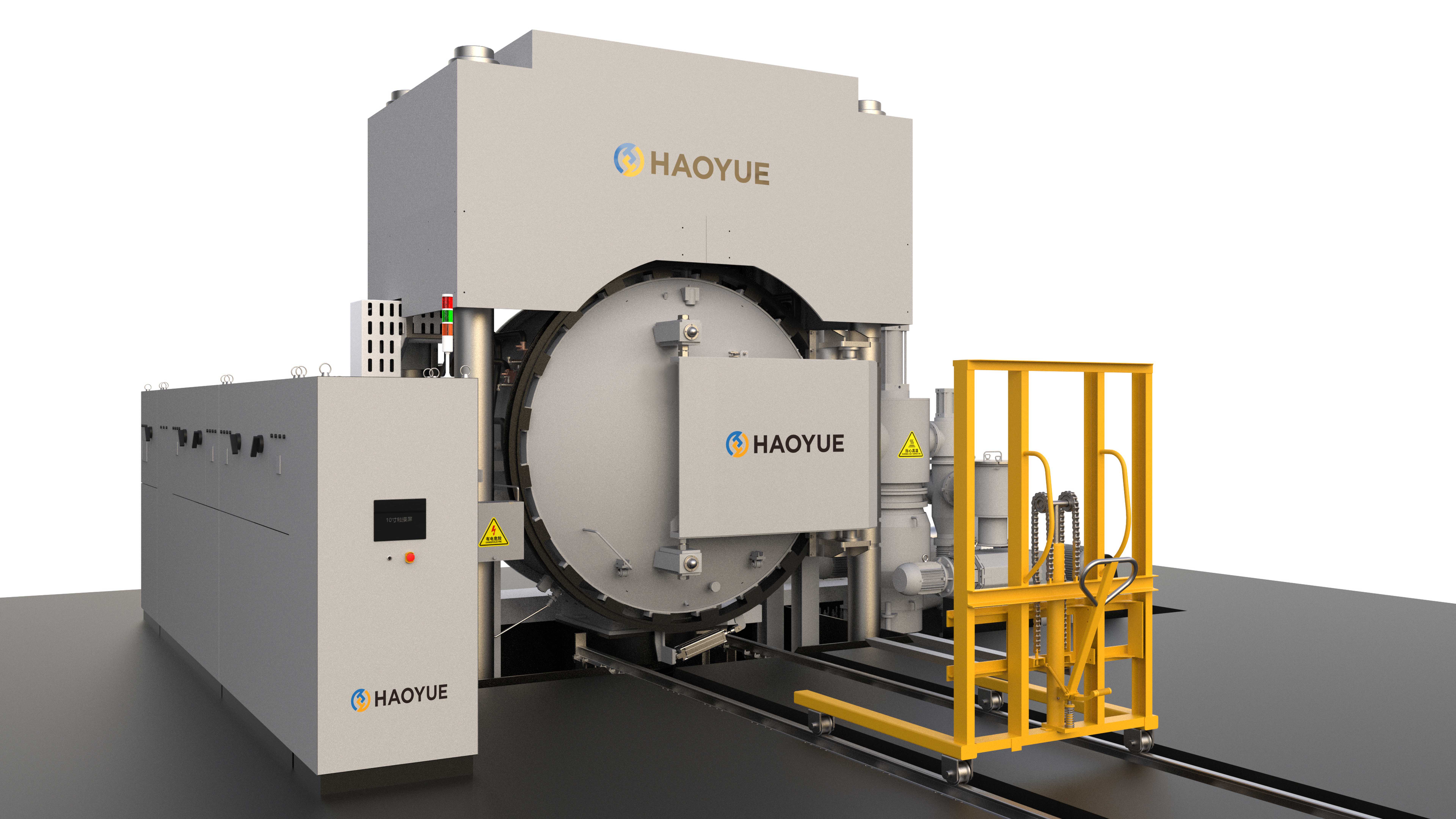

真空擴散焊爐的工作原理及其在材料連接中的應用
摘要
真空擴散焊爐是一種實現固態材料連接的精密熱壓設備,其核心在于利用高溫和外力,促使待焊工件的潔凈表面在真空環境下通過原子擴散實現冶金結合。與傳統的熔化焊或釬焊不同,擴散焊過程不發生宏觀的液相流動,從而能最大限度地保留母材的原始性能,并實現對復雜結構、異種材料及特殊性能材料的高質量連接。本報告將深入剖析真空擴散焊爐的“溫度-壓力-時間-真空度”? 四要素協同作用的工作原理,并系統探討其在航空航天、新能源、電子電力、特種制造等領域中對難焊材料、異種材料、復雜構件進行高可靠性連接的獨特優勢與應用實例,揭示其作為先進制造技術核心裝備的戰略?xún)r(jià)值。
1. 引言
隨著現代科技的飛速發展,對材料性能的要求日益苛刻,單一材料往往難以滿足工程需求。將兩種或多種具有不同優異性能的材料(如高強度與低密度、高導電性與耐高溫)連接成一個整體,成為突破材料性能瓶頸的關鍵途徑。然而,傳統的焊接方法在面對高活性金屬(如鈦、鋯)、陶瓷、單晶材料、異種金屬(如銅與鋼)? 以及具有復雜幾何形狀的構件時,常常面臨巨大挑戰:或產生脆性金屬間化合物,或引起熱應力開裂,或無法實現均勻可靠的連接。
真空擴散焊技術應運而生,它被譽為“固態焊接”,能夠在避免熔化缺陷和不相容性的前提下,實現近乎“天衣無縫”的連接,為先進裝備制造提供了解決方案。
2. 真空擴散焊爐的工作原理:四要素的協同作用
真空擴散焊是一個復雜的物理冶金過程,其成功實施依賴于溫度(T)、壓力(P)、時間和真空度(Vacuum)? 四個核心工藝參數的精密協同控制。其本質是通過創造一個純凈和活躍的環境,促使原子跨越界面進行遷移和鍵合。

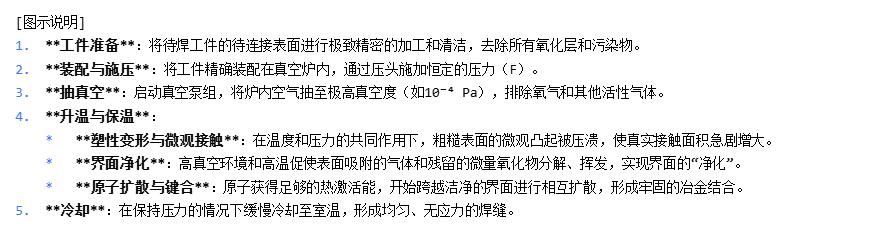

圖1:真空擴散焊過程示意圖

各要素的具體作用機理如下:
1. 溫度(Temperature):
作用:溫度是驅動擴散過程的原動力。它決定了原子的熱運動能力和擴散系數。溫度越高,原子活動能力越強,擴散速度越快,越容易形成牢固的結合。
影響:但溫度過高會引起晶粒粗化、母材性能下降,甚至導致某些材料熔化或產生有害的液相。因此,溫度通常選擇在0.5 - 0.8倍母材熔點(Tm,單位為絕對溫度K)? 的范圍內。
2. 壓力(Pressure):
作用:壓力主要起到兩個關鍵作用:
宏觀塑性變形:破壞待焊表面的微觀不平度,使實際接觸面積從最初的1%? 以下迅速增加到100%,為原子擴散提供連續的通道。
促進微觀塑性變形:即使在遠低于宏觀屈服強度的應力下,高溫也能使接觸點的材料發生蠕變和擴散蠕變,進一步增加接觸面積和消除界面孔洞。
影響:壓力過小,界面接觸不充分;壓力過大,則可能引起工件變形、晶粒粗大或產生裂紋。壓力值需根據材料硬度、表面狀態和溫度綜合選定。
3. 時間(Time):
作用:時間是保證擴散過程充分完成的必要條件。擴散是一個隨時間平方根增長的漸進過程。足夠的時間能讓原子有足夠的距離進行遷移,使界面處的孔洞(顯微空洞)通過“Ostwald熟化”機制逐漸收縮、消失,最終實現的冶金結合。
影響:保溫時間過短,擴散不充分,接頭強度不足;時間過長,則生產效率低下,且可能因晶粒長大和表面元素?fù)]發導致性能劣化。

4. 真空度(Vacuum):
作用:真空環境是界面凈化和過程保護的基石。
防止氧化:高真空排除了氧氣,防止高溫下活潑金屬(如Ti, Al, Zr)的再次氧化,確保界面潔凈。
去除揮發物:有利于工件表面吸附的水分、油脂等揮發性雜質的去除。
防止污染:避免了空氣中的灰塵、雜質顆粒對潔凈界面的污染。
影響:真空度不足,凈化效果差,界面易形成氧化膜阻礙擴散,導致焊接失敗。
現代真空擴散焊爐通過PLC或計算機控制系統,將這四個參數進行精確編程和聯動控制,確保每一次焊接過程的高度重現性。
3. 在材料連接中的關鍵應用領域
真空擴散焊爐的獨特優勢使其在眾多領域成為連接手段。
3.1 航空航天工業:連接夢想與現實的紐帶
應用:制造發動機葉片、燃燒室、火箭燃料貯箱、衛星結構件等。
典型案例:
渦輪葉片:將具有優異高溫蠕變性能的單晶合金葉片與具有良好導熱性的多晶合金基體連接起來,以?xún)?yōu)化葉片的導熱性能和結構強度。
鈦合金構件:連接復雜的鈦合金框架和蒙皮結構,實現減重和整體化制造。
異種金屬連接:連接鋁合金與不銹鋼,兼顧輕量化和高強度需求。
3.2 新能源領域:構建高效能量系統的骨架
應用:制造燃料電池、鋰電池、太陽能熱發電系統。
典型案例:
固體氧化物燃料電池(SOFC):將不同導電層(如Ni-YSZ陽極、YSZ電解質、LaSrMnO?陰極)進行多層、大面積擴散焊,形成致密、無泄漏的電堆。
鋰電池:連接銅箔與鋁箔集流體,或連接極耳與蓋板,要求連接電阻低、強度高且不損傷電芯。
熱交換器:連接不銹鋼或高溫合金板材,制造用于光熱發電的高效、耐腐蝕換熱器。
3.3 電子電力工業:實現高密度與高可靠性的集成
應用:制造散熱器、功率模塊、真空電子器件、引線框架。
典型案例:
IGBT功率模塊:將硅芯片與銅底板進行大面積擴散焊,實現極低的熱阻和優異的散熱性能,是新能源汽車電控系統的核心。
真空開關管:連接無氧銅觸頭與陶瓷外殼,要求高氣密性和高強度。
LED封裝:連接陶瓷基板與金屬熱沉,提升散熱效率,延長LED壽命。
3.4 特種制造與異種材料連接
應用:制造醫療器械、刀具、工具模具、復合材料構件。
典型案例:
陶瓷與金屬連接:連接氧化鋁、碳化硅等工程陶瓷與金屬(如Kovar合金),用于制造激光晶體封裝、耐磨工具和生物醫學植入物。
金剛石與金屬:將人造金剛石刀片焊接到硬質合金基體上,制造超硬材料刀具。
復合材料連接:連接碳纖維增強復合材料(CFRP)與金屬,實現輕量化車身和航空器結構。
4. 結論與展望
真空擴散焊爐通過其獨特的固態擴散連接機理,突破了傳統焊接技術在材料與結構上的諸多限制,為現代工業提供了一種近乎材料連接方案。其價值不僅在于制造出高強度的接頭,更在于能夠保留母材性能、實現復雜結構整體化、連接異種材料,從而創造出單一材料無法實現的、具有全新功能的產品。
展望未來,該技術將朝著以下幾個方向發展:
復雜構件整體化制造:與增材制造(3D打印)結合,實現更大、更復雜的整體構件一次成型,減少零件數量和裝配工序。
超高溫與活性材料連接:開發適用于更高溫度(>1500°C)和更活潑材料(如鈾、鈹)連接的專用爐型和工藝。
智能化與過程監控:引入在線監測技術(如紅外測溫、聲發射),實時監控焊接過程,實現工藝的自適應優化和質量的智能判定。
降低成本與提高效率:通過工藝優化和設備改進,縮短周期,降低能耗,使這項先進技術能惠及更廣泛的民用領域。
總而言之,真空擴散焊爐不僅是先進制造領域的“幕后英雄”,更是推動材料科學與技術邊界不斷拓展的核心引擎之一。
