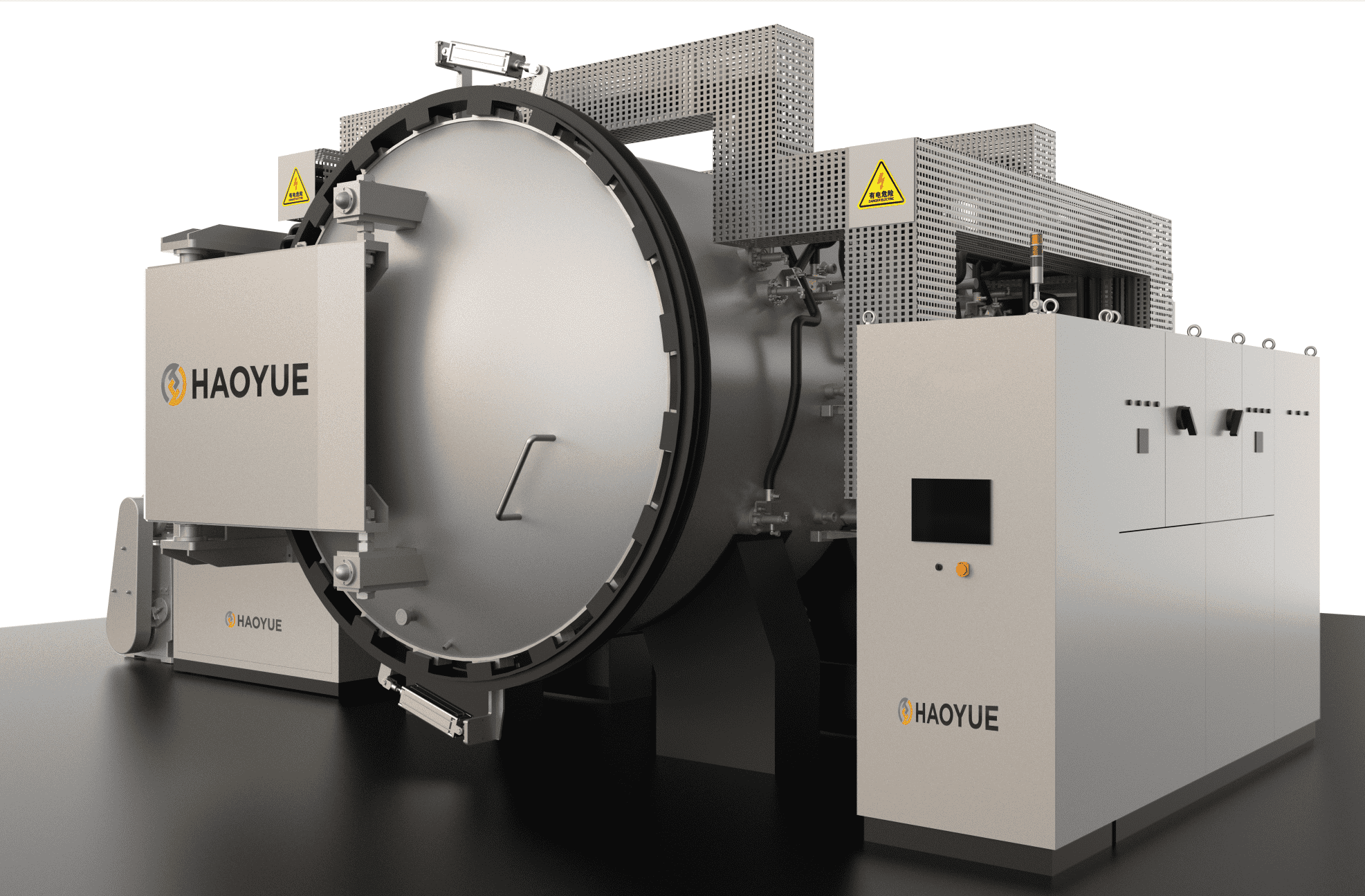

真空爐是一種在真空環境下進行加熱處理的熱處理設備，廣泛應用于金屬燒結、真空熱處理、真空釬焊、真空熔煉等領域。它的核心特點是利用真空環境減少氣體干擾、防止氧化、提高材料純凈度和改善工藝質量。下面詳細介紹真空爐的結構組成及其各部分功能：

　　一、真空爐的基本結構組成及功能

　　1.爐體（爐膛）

　　•組成：由耐高溫、耐腐蝕的內膽（常用不銹鋼或特種合金）與外層保溫結構構成。

　　•功能：

　　•提供密閉的加熱空間，保證真空環境。

　　•承受高溫（可達1000℃～2500℃，視類型而定）與真空壓差。

　　•內膽表面通常拋光以減少放氣，保證真空度穩定。

　　2.真空系統

　　•組成：

　　•機械泵（粗抽泵）

　　•羅茨泵（增壓泵）

　　•擴散泵或分子泵（高真空泵）

　　•真空閥門（高真空閥、粗抽閥、充氣閥等）

　　•真空測量儀表（電離規、皮拉尼計等）

　　•功能：

　　•抽出爐內空氣及其他氣體，形成并維持所需真空度（如10?³Pa～10??Pa）。

　　•不同真空泵組合可實現從大氣壓到高真空的連續抽氣過程。

　　•真空閥門用于切換抽氣路徑與保護高真空部分。

　　•真空計實時監控爐內真空水平，保證工藝穩定性。

　　3.加熱系統

　　•組成：

　　•電熱元件（電阻加熱：鉬絲、鎢絲、石墨棒、硅鉬棒等）

　　•加熱電源及溫控系統（可控硅、PID控制器、PLC或計算機控制系統）

　　•功能：

　　•在真空環境中對工件進行均勻加熱，升溫速率可控。

　　•根據工藝需求可實現不同溫度段精確控溫（±1℃甚至更高精度）。

　　•某些真空爐配有氣氛保護加熱（通入少量惰性氣體）。

　　4.冷卻系統

　　•組成：

　　•水冷系統（爐殼夾層水套、電極冷卻水、泵組冷卻）

　　•風冷或油冷系統（特殊類型爐）

　　•功能：

　　•帶走加熱過程中產生的熱量，保護爐體和真空泵不因過熱損壞。

　　•對工件進行淬火或快速降溫（在真空淬火爐中尤為重要）。

　　•保證設備在連續運行中的熱穩定性和壽命。

　　5.控制系統

　　•組成：

　　•工業計算機或PLC

　　•溫度傳感器（熱電偶、紅外測溫儀）

　　•真空度傳感器

　　•執行元件（電磁閥、接觸器、變頻器）

　　•功能：

　　•實現全自動或半自動控制真空抽取、加熱、保溫、冷卻等工藝流程。

　　•實時采集并顯示溫度、真空度、時間等參數。

　　•異常報警與保護（超溫、真空失效、冷卻水斷水等）。

　　6.爐門與密封系統

　　•組成：

　　•爐門本體（與爐體配合）

　　•密封圈（氟橡膠、金屬密封等）

　　•鎖緊裝置（鉸鏈、螺栓、液壓或氣動壓緊機構）

　　•功能：

　　•保證爐體與爐門之間的高密封性，防止漏氣破壞真空。

　　•便于裝卸工件，同時兼顧安全與操作便捷性。

　　7.氣氛保護與充氣系統（可選）

　　•組成：

　　•氣瓶（氬氣、氮氣、氫氣等）

　　•流量控制器、壓力調節閥

　　•充氣閥與管路

　　•功能：

　　•在某些工藝中需要在真空下充入惰性氣體或其他工藝氣體，以防止材料氧化或參與化學反應。

　　•可實現真空—氣氛交替循環工藝。

　　二、不同類型真空爐的結構差異

　　•真空燒結爐：側重長時間高溫保溫，加熱區較大，保溫材料厚重。

　　•真空熱處理爐：常配快速冷卻系統（油淬、氣淬），溫控精度高。

　　•真空釬焊爐：需精確氣氛控制，有時帶預熱區與緩冷區。

　　•真空熔煉爐（如真空感應爐、真空電弧爐）：含熔煉坩堝、電極升降系統、電磁攪拌裝置等特殊部件。

　　三、總結

　　真空爐的主要結構可歸納為爐體、真空系統、加熱系統、冷卻系統、控制系統、爐門密封系統，以及可選的氣氛保護與充氣系統。各系統協同工作，確保在高真空或可控氣氛條件下完成加熱、保溫、冷卻等工藝，從而實現無氧化、低雜質、高質量的材料處理效果。
