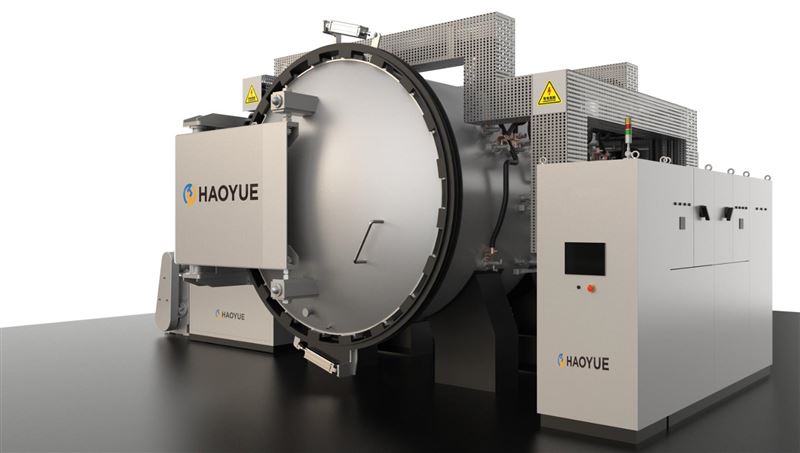

一、什么是真空爐？


　　??真空爐（Vacuum Furnace）??是一種在??真空環境或受控氣氛條件下??進行??加熱、熱處理、燒結、熔煉、退火等工藝??的工業加熱設備。其最大特點是爐腔內部能夠達到并維持??低于大氣壓的真空狀態??，或者充入特定的??保護性氣體（如氬氣、氮氣等）??，以避免材料在高溫下與氧氣、水蒸氣等發生反應，從而保證產品的純度、表面質量和性能。


　　廣泛應用于??金屬材料、陶瓷、電子器件、航空航天、新能源、科研實驗??等領域，特別適用于對??材料氧化敏感、需要在無氧或潔凈環境下處理??的工藝。

　　二、基本工作原理


　　真空爐的核心工作原理可以概括為：


　　在??密閉的爐腔內??，通過??真空泵系統將空氣抽出，使爐內氣壓降至低于大氣壓（通?？蛇_ 10?³ ~ 10?? Pa 的高真空）??，或者??充入一定量的惰性氣體（如氬氣）??，然后通過??電加熱（電阻加熱、感應加熱等）方式??對爐內物料進行??均勻加熱??，實現熱處理、燒結、熔煉等目的。


　　關鍵要素包括：


　　??真空環境??：


　　通過機械泵、分子泵、擴散泵等組成的??真空系統??，將爐腔抽至所需的低氣壓狀態。


　　真空狀態可防止材料在高溫下的??氧化、脫碳、污染、揮發??等問題。


　　不同工藝對真空度要求不同，比如：


　　一般真空熱處理：10?¹ ~ 10?³ Pa


　　高真空熔煉或鍍膜：10?³ ~ 10?? Pa


　　??加熱方式??：


　　最常見的是??電阻加熱（電熱元件加熱）??，如鉬絲、鎢絲、石墨發熱體等。


　　還可采用??感應加熱（電磁感應）??，適用于金屬熔煉等。


　　加熱溫度范圍廣泛，從幾百攝氏度到超過 ??2000°C、甚至3000°C??(如石墨或鎢發熱體)。


　　??爐體結構與密封??：


　　爐體必須具備良好的??密封性、耐高溫、耐腐蝕、保溫性能??。


　　采用??不銹鋼、合金、陶瓷、石墨等材料??，確保高溫真空條件下不變形、不漏氣。


　　??溫度控制與監測??：


　　使用??熱電偶（如鎢錸熱電偶、鉑銠熱電偶）??或紅外測溫等方式實時監控溫度。


　　通過??PID 控制器或智能溫控系統??精準控制加熱速率與保溫時間。


　　三、主要結構組成


　　一個典型的真空爐主要由以下幾個核心部分組成：


　　1. ??爐體（真空室）??


　　是放置被加熱物料的??密閉容器??，也是實現真空和加熱的核心空間。


　　材質通常為??不銹鋼、鉬、鎢、石墨或陶瓷??，根據溫度與工藝要求選擇。


　　設計有??觀察窗（可選）、加熱腔、冷卻夾套、進出料口、法蘭接口??等。


　　2. ??加熱系統??


　　提供熱源，使爐內物料升溫到目標溫度。


　　常見加熱方式：


　　??電阻加熱??：使用電熱絲(如鉬絲、鎢絲、石墨棒/板)作為發熱體。


　　??感應加熱??：通過高頻/中頻電磁場在金屬爐料中產生渦流加熱(適用于金屬熔煉)。


　　發熱體布置方式多樣，如??四周環繞、上下分布、直接接觸（如石墨坩堝）??等，以實現??均勻加熱??。


　　3. ??真空系統??


　　用于將爐腔抽至并維持所需的真空度。


　　主要組件包括：


　　??機械泵（前級泵）??：如旋片泵、滑閥泵，用于初步抽真空。


　　??擴散泵 / 分子泵（高真空泵）??：用于獲得更高真空度(可達 10?? Pa)。


　　??真空閥門、管道、真空計（如皮拉尼計、電離規）??：控制氣流、監測真空度。


　　4. ??溫控系統??


　　包括??溫度傳感器（熱電偶）??、??溫控儀 / PLC 控制系統??。


　　實現對加熱溫度的??精確控制、程序升溫、保溫與冷卻控制??。


　　可實現??多段程序控溫、數據記錄與遠程監控??。


　　5. ??冷卻系統??


　　在工作時發熱體與爐殼會變得很熱，因此需要有效的冷卻。


　　常見方式：


　　??水冷系統??：對爐殼、真空管道、電極等進行循環水冷卻。


　　??風冷（輔助）??：部分低溫或小型設備采用風冷散熱。


　　冷卻系統是保障設備長期穩定運行的關鍵。


　　6. ??進出料系統（根據類型不同）??


　　手動或自動裝料/取料。


　　有的真空爐配有??真空鎖、進料室（load lock）、推拉裝置??，實現??連續生產或避免頻繁破真空??。


　　四、分類(按用途/結構/功能)


類型	說明	應用舉例
??真空熱處理爐??	用于金屬材料的真空退火、淬火、回火、時效等	工具鋼、模具鋼、鈦合金、高速鋼等熱處理
??真空燒結爐??	用于粉末冶金、陶瓷、硬質合金等材料的高溫燒結	碳化鎢、金屬陶瓷、先進陶瓷材料
??真空熔煉爐??	用于高純金屬、特種合金的熔煉與鑄造	鈦、鋯、鎳基合金、稀土金屬等
??真空釬焊爐??	在真空下進行精密釬焊，避免氧化	航空航天、電子器件連接
??真空蒸餾爐 / 真空碳化爐 / 真空還原爐??	用于材料提純、分解、碳化、還原等特殊工藝	鋰電池材料、石墨烯、半導體
??實驗型真空爐??	小型、多用途，用于科研、教學、新材料開發	高校、研究所新材料實驗



　　五、主要優點


　　??避免氧化與污染??：真空環境隔絕氧氣與水汽，防止材料表面氧化、脫碳，保持材料純凈。


　　??溫度均勻性好??：良好的加熱設計使爐內溫度分布均勻，提高產品質量。


　　??工藝可控性強??：真空度、溫度、時間等參數高度可控，適合精密工藝。


　　??適應特殊材料??：適合處理鈦、鋯、鉭、鈮等活潑金屬及先進陶瓷、復合材料。


　　??提升產品性能??：如提高硬度、強度、耐磨性、耐腐蝕性、疲勞壽命等。


　　六、應用領域


　　??航空航天??：鈦合金、鎳基高溫合金零部件的熱處理與焊接


　　??能源領域??：核工業材料、鋰電池正負極材料、光伏材料


　　??機械制造??：模具、刀具、軸承鋼的真空熱處理


　　??電子工業??：半導體器件封裝、釬焊、陶瓷基板燒結


　　??冶金與新材料??：稀有金屬熔煉、納米材料、碳材料制備


　　??科研與實驗??：新材料、相變研究、真空冶金實驗


　　七、小結




項目	說明
??定義??	在真空或保護氣氛下進行加熱處理的工業爐
??核心特點??	無氧化、高純度、溫度均勻、工藝精密
??工作原理??	抽真空 + 加熱（電阻/感應）+ 控溫 + 冷卻
??主要結構??	爐體、加熱系統、真空系統、溫控、冷卻系統等
??應用領域??	航空、航天、軍工、能源、電子、冶金、科研等
??優勢??	避免氧化、控制精準、適應材料與工藝
