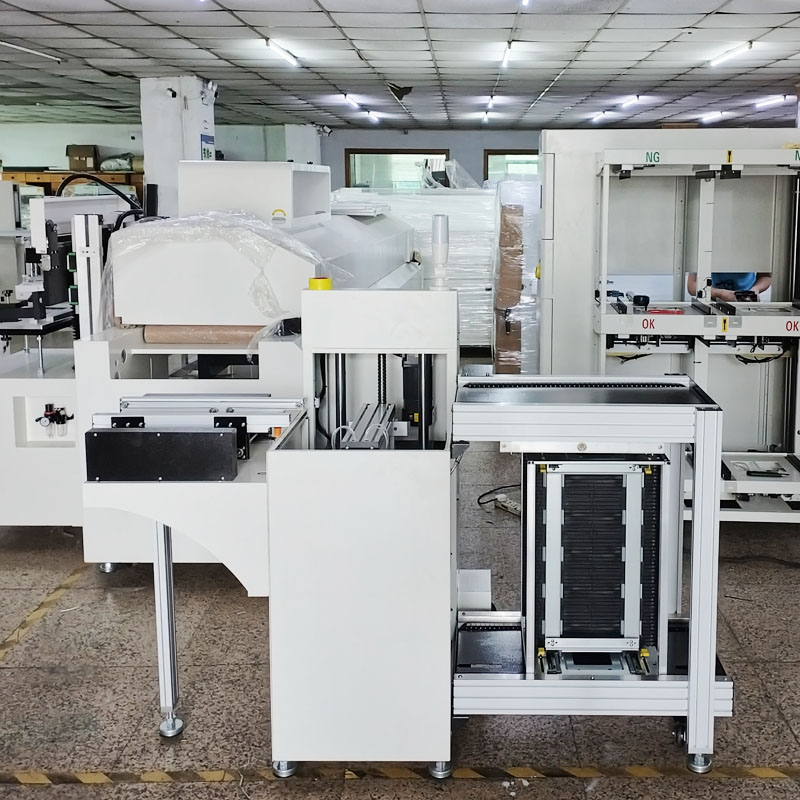

SMT下板機的操作與維護指南

SMT下板機的操作與維護指南，綜合設備運行邏輯與現場實踐要點：

?標準操作流程?

?開機準備?

確認氣壓表壓力穩定在 ?0.4~0.55 MPa?，電源連接牢固?。

調整軌道寬度適配PCB尺寸，確保傳輸間隙約 ?1mm?，避免刮擦元件?。

輸出端放置空周轉箱，檢查箱體承重能力與PCB尺寸匹配?。

?運行監控?

啟動后設備自動接收PCB至暫存區，通過傳感器定位傳輸?。

密切觀察分揀動作：

?合格板?：機械臂轉移至周轉箱堆疊，單箱容量達80%需更換空箱?。

?不合格板?：氣動分揀機構導向返修區，響應時間需 ?<0.5秒??。

操作員禁止進入機械臂活動范圍，突發異常立即觸發急停按鈕?。

?收尾管理?

滿箱PCB轉移時輕拿輕放，防元件脫落或板變形?。

保存生產數據日志，按規程關閉電源與氣閥?。

安全與效能要點?

?環境控制?：溫度 ?20~28℃?、濕度 ?50~60%?，防止靜電損傷?。

?分揀系統校準?：定期測試NG板分揀路徑準確性，避免混板?。

?緊急處理?：卡板時先斷氣斷電，再用專用工具取出，禁止強拉硬拽?。

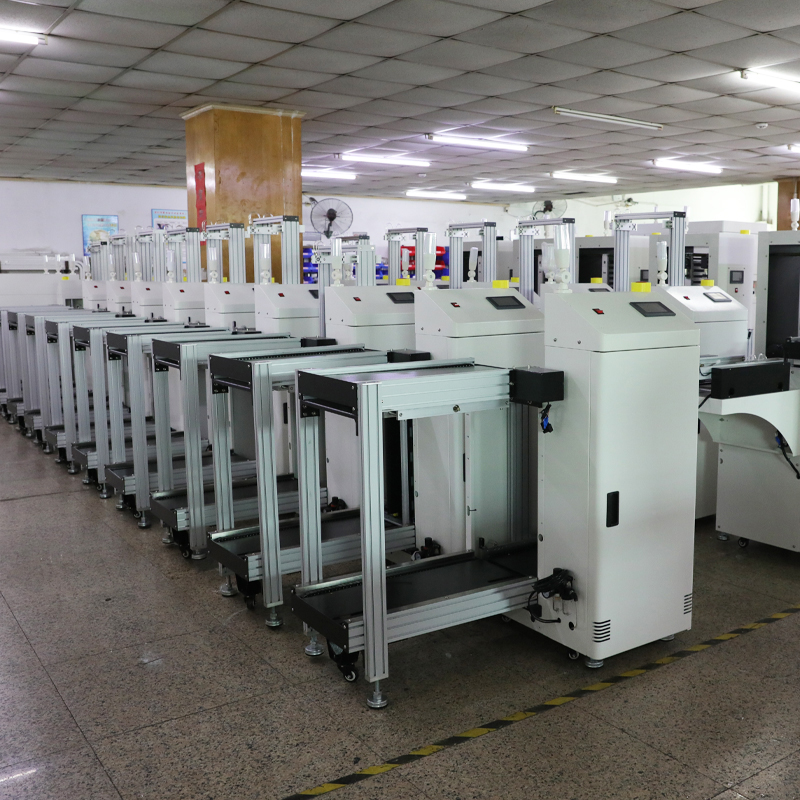

線路板上料機的核心技術參數及配置

線路板上料機的核心技術參數及標準配件配置：

?一、核心技術參數?

?機械尺寸：

- 外形尺寸（L×W×H）：1075×765×1230mm（最小型號）至1605×1005×1224mm（最大型號）
- 設備重量：170kg（最?。?/span>-260kg（最大）

?PCB兼容性：

- 支持板尺寸：50×50mm ~ 最大625×510mm（依型號遞增）
- 板厚范圍：0.6-4.0mm
- 傳送高度：900±30mm（可調）

?電氣性能：

電源：單相220V 50/60Hz
- 功率：≤300W
- 氣壓需求：5kgf/cm2（氣缸驅動）

?效率與容量：

- 存板量：48-50片（迷你型）至50片（料箱式）
- 升降步距：10/20/30/40mm多檔可選
- 傳輸速度：0~10板/分鐘

?自動化控制：

- PLC控制系統（日本松下/臺達品牌）
- 觸摸屏人機界面，支持故障自診斷
- SMEMA通信接口（四芯信號線）

?二、關鍵功能配件?

?定位與保護系統?

中心拍板機構：自動校正PCB位置，精度±0.1mm

限位裝置+防偏系統：對角限位塊防止位移

推板保護氣缸：帶泄壓功能，避免PCB損傷 ?

?核心驅動部件?

升降機構：鑄件升降臺+臺灣TBI滾珠絲桿

傳動組件：日本SMC氣缸（平穩推板）

調寬機構：電動控制，兼容不同板尺寸 ?

?控制與檢測單元?

微電腦控制板（雙層電路設計）

歐姆龍光電開關（定位檢測）

聲光報警模塊（過載/卡板實時警示） ?

?三、可選拓展配置?

?料框兼容?：支持355×320×563mm至630×530×570mm料箱尺寸 ?

?方向定制?：左→右/右→左雙向傳送（需預置）

?安全升級?：急停按鈕+過載保護繼電器 ?

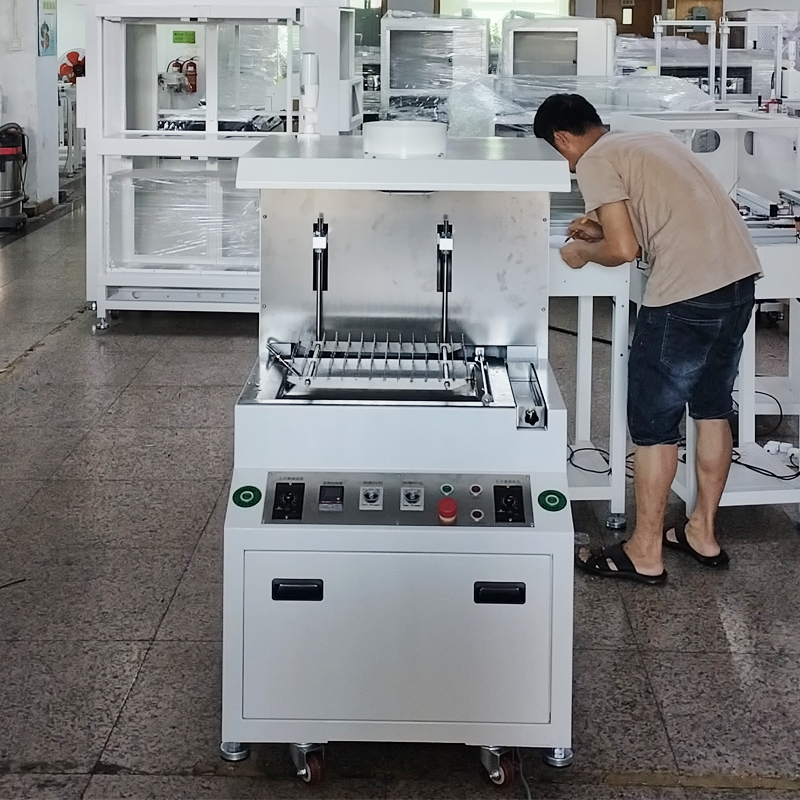

Smt浸焊機標準操作流程及關鍵要點

Smt浸焊機標準操作流程及關鍵要點：

?一、操作流程?

?設備預熱?

提前60分鐘開機，錫爐溫度設定250-280℃（無鉛工藝需達260℃±5℃）?

氣壓系統保持0.5MPa穩定值（若設備配備）?

?助焊劑處理?

僅使PCB銅箔面接觸助焊劑，防止元件污染?

噴霧系統需每周用酒精清洗噴嘴及回收盒?

?浸焊操作?

以?5-10°斜角?緩慢浸入錫液（推薦傾角低于30°）?

深度控制：板厚的50%-70%，浸焊時間嚴格限定?3-5秒??

每完成4塊PCB需刮除錫面氧化物?

?焊后處理?

呈5-10°角勻速提板，避免焊點拉尖?

移至安全區自然冷卻，嚴禁觸碰未固化板面?

冷卻后側放于防靜電器具，不同機型分隔存放?

?二、安全與質控?

?個人防護?

操作時身體距離錫槽≥30cm，佩戴防靜電手環?

?焊前檢查?

確認元件無偏移/浮起，重點檢查IC方向?

?焊后檢驗?

焊點需飽滿無漏焊、虛焊、短路或錫珠?

不良品用紅色標簽標識并記錄?

?三、設備維護?

?日常維護?

關機后立即清理錫渣/助焊劑殘留，酒精擦拭設備表面?

?專項保養?

每周清洗助焊劑噴霧系統：切換酒精模式自動沖洗?

預熱器區域每周清除積碳?

?四、異常處理?

焊接不飽滿時可?二次浸焊?（速度需加快）?

設備異常立即觸發緊急停止按鈕

smt浸焊機的應用領域

SMT浸焊機 主要用于電子制造領域，具體應用場景包括：
消費電子
智能手機、電腦等設備的主板需要高密度元件貼裝，浸焊機通過精準焊接微型元件（如0603封裝）實現功能模塊集成。 ?1
汽車電子
ECU控制板、傳感器等部件需抗震動設計，浸焊工藝能確保焊接強度，適應復雜車載環境對可靠性的要求。 ?1
通信設備
高頻信號處理板對布局精度要求極高，浸焊技術可減少寄生效應，提升信號傳輸效率。 ?1
自動化生產
與回流焊、AOI檢測設備聯動，實現自動化產線高效運轉，降低人工成本。

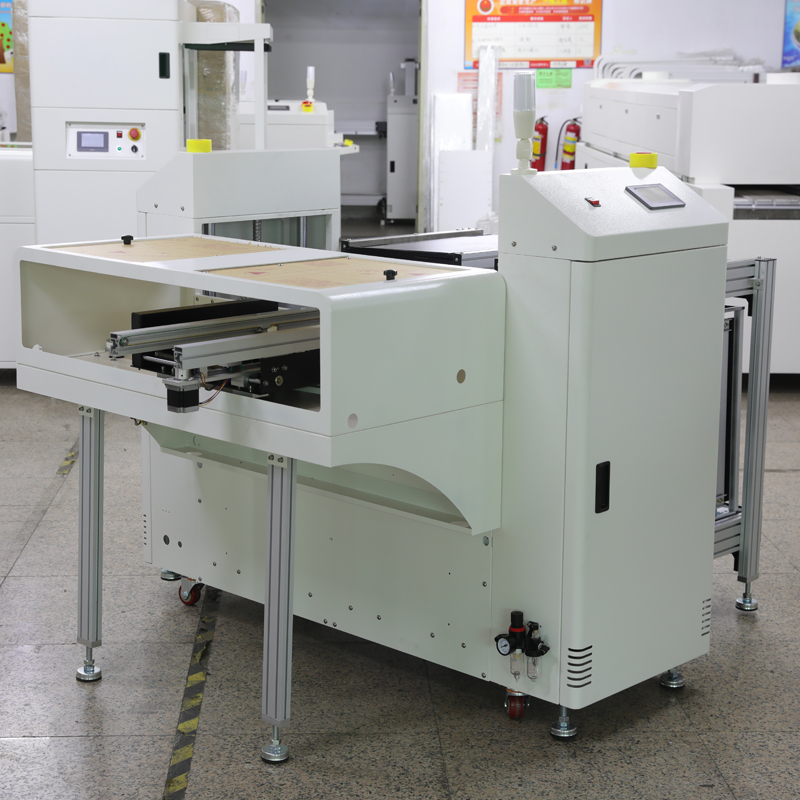

SMT上料機帶接駁功能

SMT上料機（通常稱為自動接料機）帶有接駁功能是其核心特點之一，主要用于實現料帶的自動連接和傳輸，以提高生產線效率、減少停機時間并防止錯料問題。以下是綜合相關搜索結果的關鍵信息：

1. ?核心功能和原理?

?自動接駁功能?：這類設備通過智能系統自動對齊并連接新舊料帶，支持紙帶和膠帶類型（如8MM膠帶），接駁成功率可達90%-95%以上。它能自動檢測空料位置、裁剪多余料帶，并通過防錯料識別系統確保物料一致性，避免生產線中斷。

?兼容性與操作模式?：可處理寬度范圍為12MM-88MM的物料，部分型號（如INVENTEC AS-108）支持手動接駁輔助功能（如伸縮接料卡鉗），并允許在自動或手動模式間切換，以適應不同生產需求。

?系統集成?：設備通常具備與MES（制造執行系統）連接的功能，實現數據實時上傳和工單監控，提升生產管理的智能化水平。

2. ?主要特點和優勢?

?高效性與穩定性?：在高速生產環境中（如消費電子或汽車電子領域），自動接駁功能可支撐每小時1500-2000片PCB板的處理速度，顯著減少人力投入（單線人力節省50%）。

?附加功能?：包括空料自動裁切、RC測值（電阻電容檢測）、絲印對比及防靜電設計，確保過機良率高（紙帶達95%以上，膠帶略低但可通過預撕膜優化）。

?適應性?：適用于SMT生產線、線邊倉或倉庫場景，能無縫對接貼片機等設備，形成閉環作業系統。
